Q. 作成したレイヤーを別図面でも使用したい

A. ファイルに保存し、読み込みます



[レイヤー一覧]で別図面に渡したいレイヤー名を選択します。レイヤーをまとめて選択するには1つめを選択し、Shiftキーを押しながら2つめを選択します。
指定したレイヤーのみを選択するにはCtrlキーを押しながらレイヤーを続けて選択します。

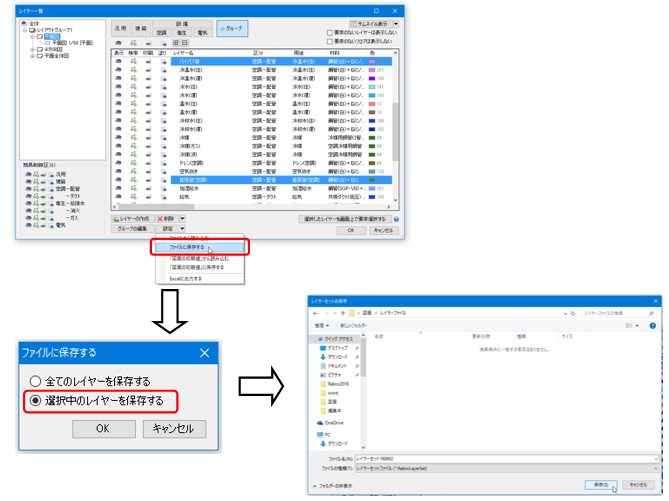

[設定]をクリックし、[ファイルに保存する]を選択します。[ファイルに保存する]ダイアログでレイヤーを全て保存するか、指定したレイヤーを保存するか選択します。今回は指定したレイヤーを保存します。

レイヤーを追加する図面を開きます。[レイヤー一覧]で[設定]をクリックし、[ファイルから読み込む]を選択します。

保存したファイルを指定します。[レイヤーの確認]ダイアログで、取り込むレイヤーを確認します。

作成したレイヤーがすでに読み込む図面にある場合
[同名のレイヤーがあれば上書きする]にチェックを入れ、上書きする項目を選択して読み込むことができます。

[OK]をクリックすると、レイヤー一覧に取り込まれます。



補足説明

読み込むレイヤーのグループ名が開いた図面にない場合、新しくグループ名が作成されます。
