A.　[単線記号の設定]の[竪管の線太さ]で設定します

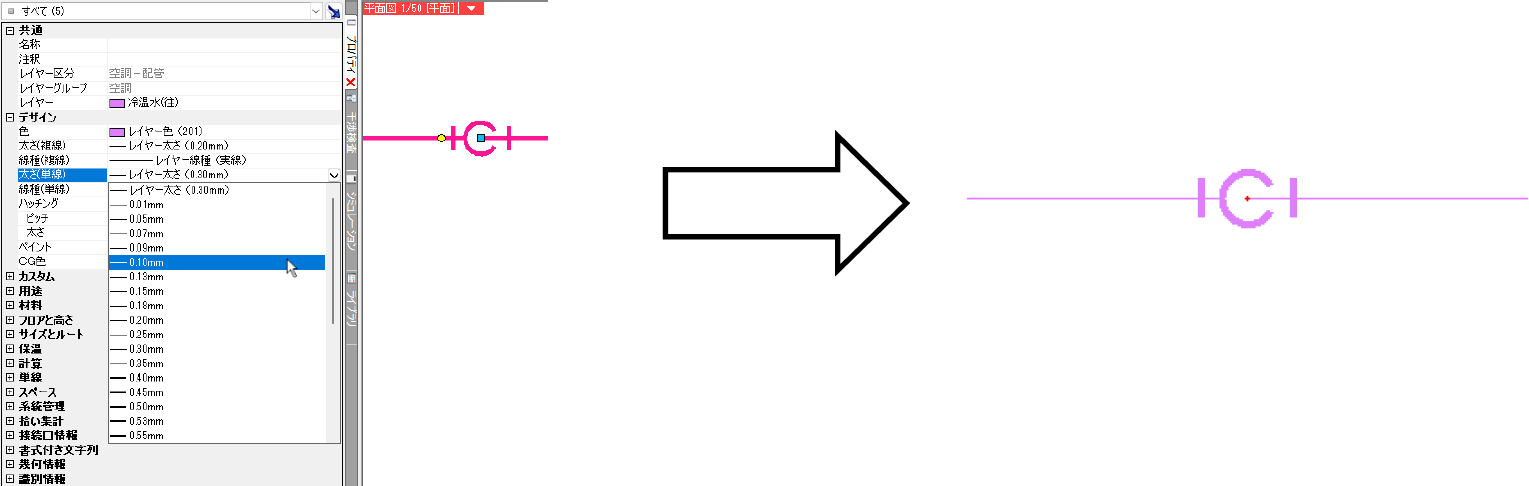

プロパティで[太さ(単線）]を変更すると、配管のみ太さが変わります。
竪管の単線記号は、[単線記号の設定]-[竪管]タブで変更します。

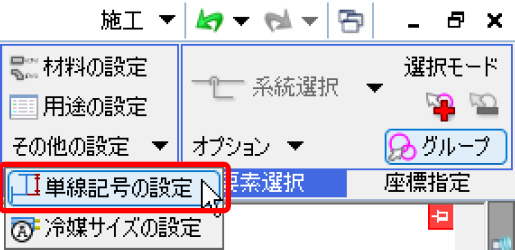

[配管]タブ-[その他の設定-単線記号の設定]をクリックします。

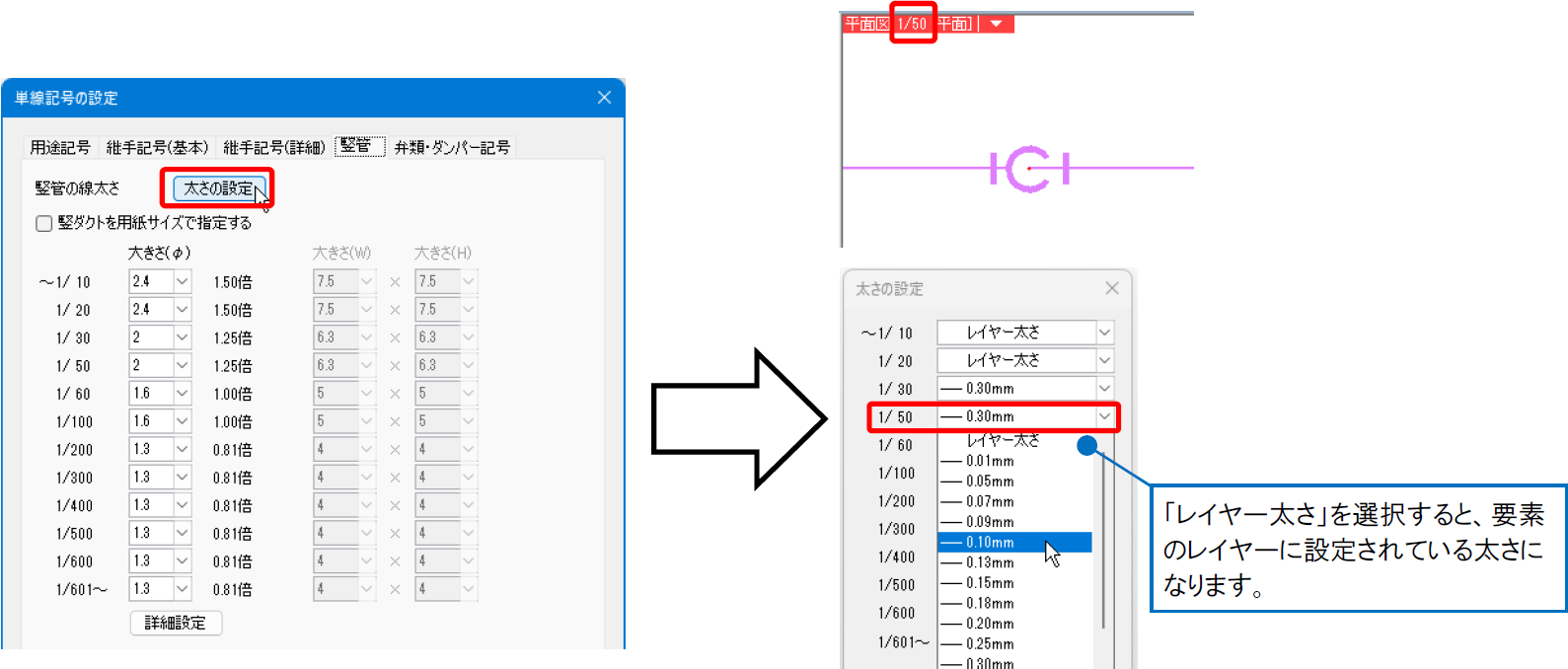

[竪管]タブを選択し、竪管の線太さで[太さの設定]をクリックし、作図図面の縮尺に合わせて太さを選択します。

[OK]をクリックすると線の太さが反映されます。
