Q. CGを図面に貼り付けたい

A. [キャプチャ]で画像を保存して貼り付けます

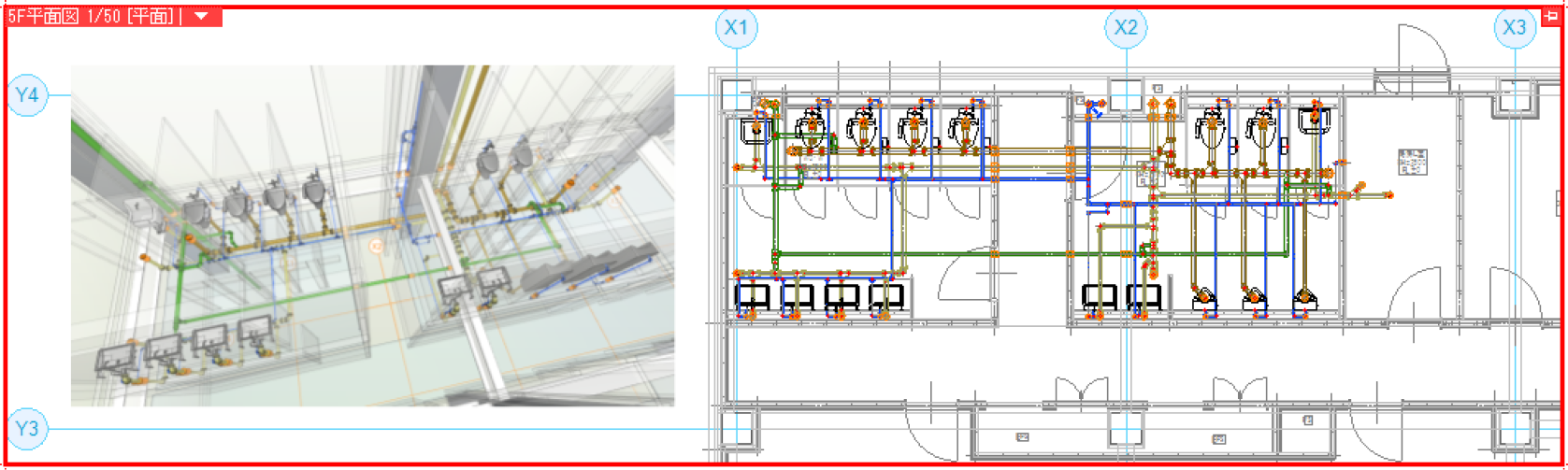

レブロで作成した図面のCGを、レイアウト上に貼り付けることができます。

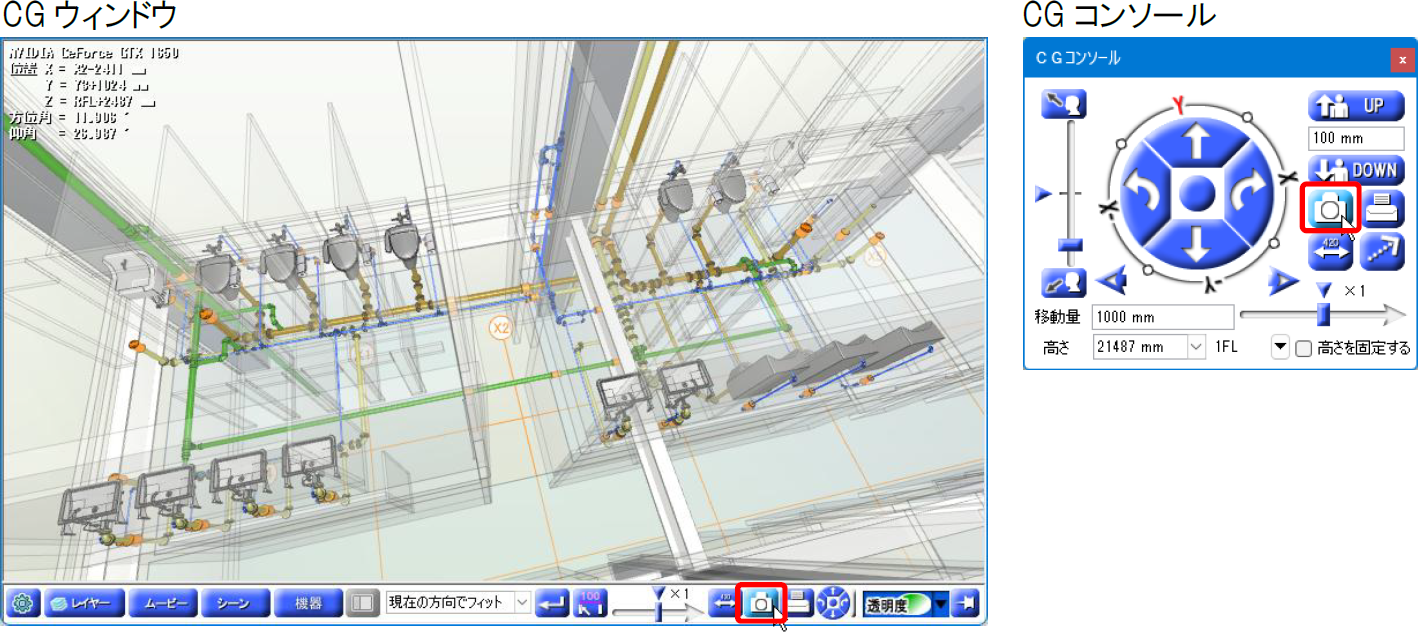

貼り付けしたい視点方向でCG画面を表示し、[キャプチャ]をクリックします。

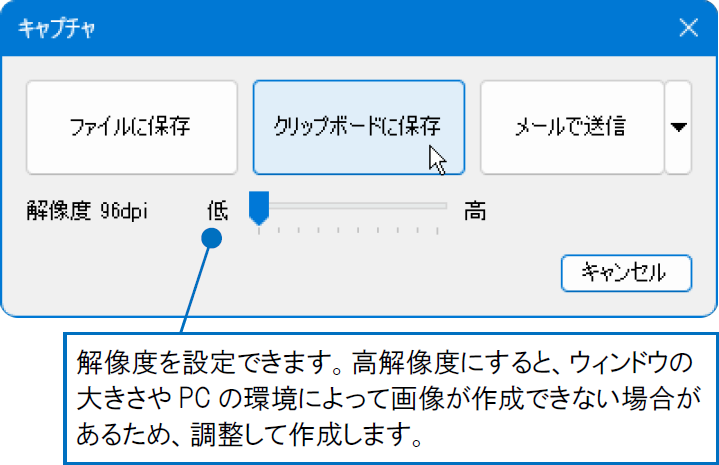

[クリップボードに保存]を選択します。

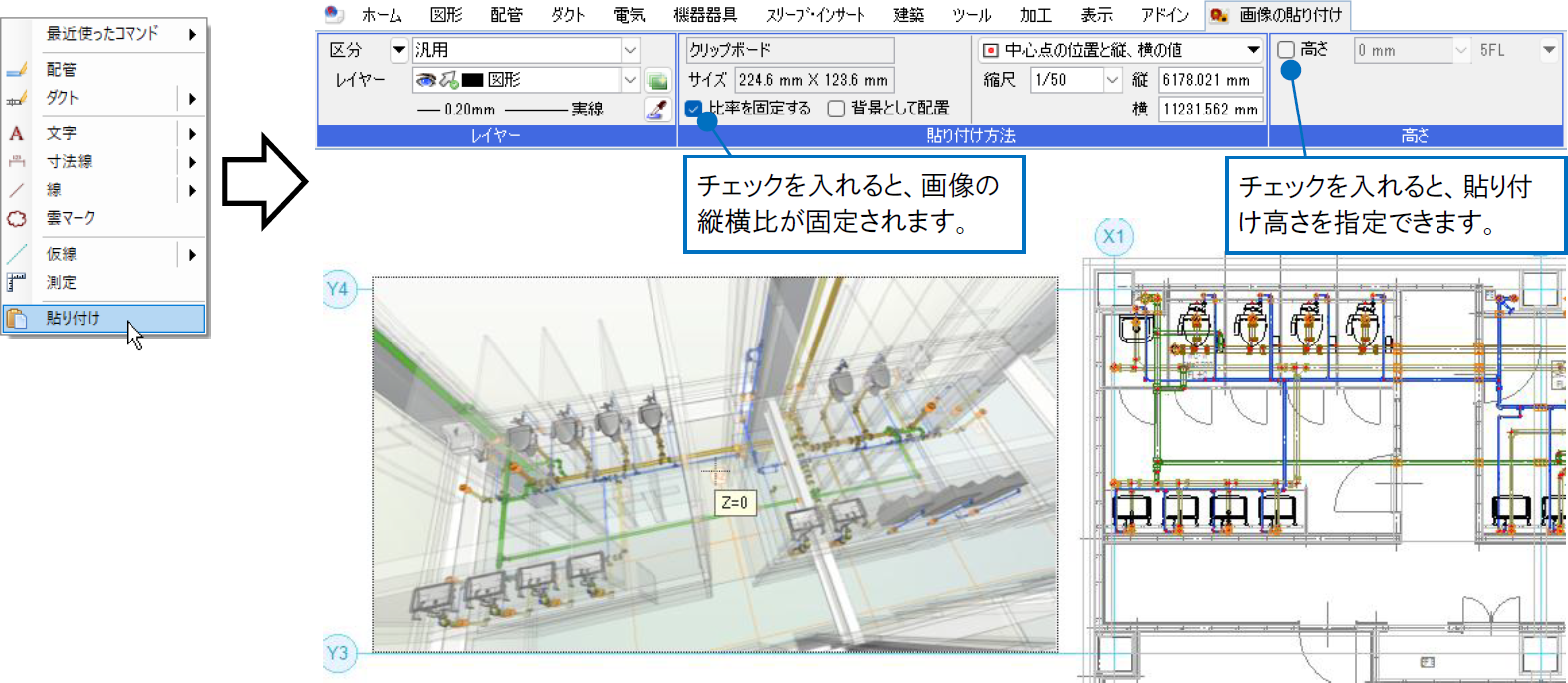

画面上で右クリックの[貼り付け]をクリックし、貼り付け位置を指定します。



補足説明

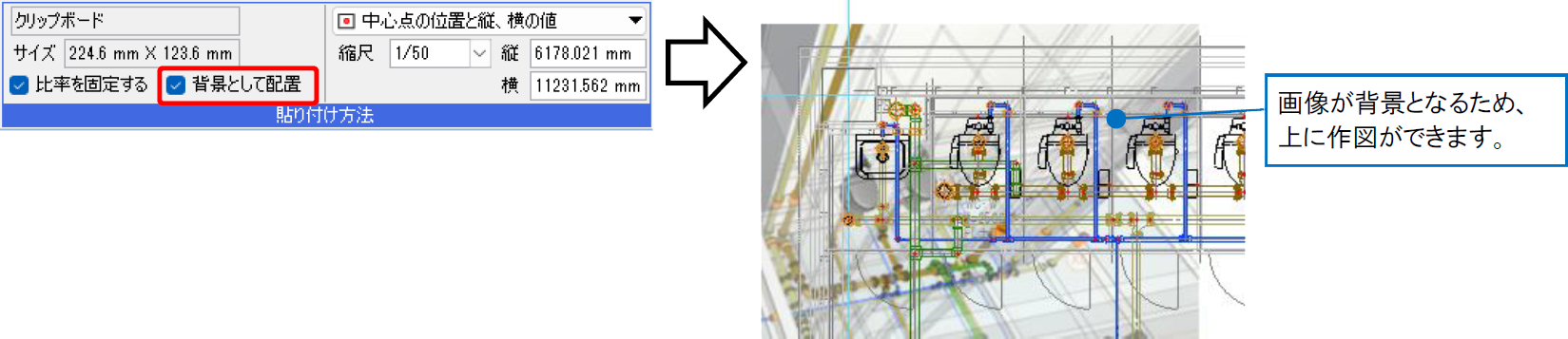

貼り付け時に、[比率を固定する]にチェックを入れると、画像の縦と横の比率が固定されます。 [背景として配置]にチェックを入れると、画像の上に作図ができます。

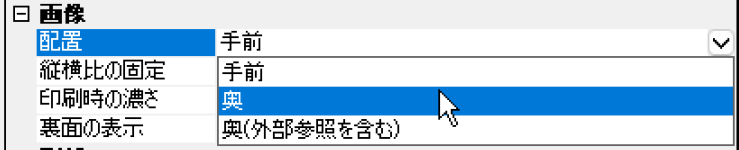

貼り付けた後は画像の[プロパティ]から切り替えることができます。
