レブロの図面情報をスパイダープラス株式会社の｢SPIDERPLUS® ｣に受け渡し、風量測定情報、コンセント試験情報、幹線設備試験情報、防火区画貫通部の確認、照度測定(非常照明)、スリーブ確認の連携が行えます。レブロで作図した測定対象の位置や風量などの属性を｢SPIDERPLUS® ｣で読み込みます。また、｢SPIDERPLUS® ｣で測定した情報をレブロで読み込み、プロパティに取り込むことができます。

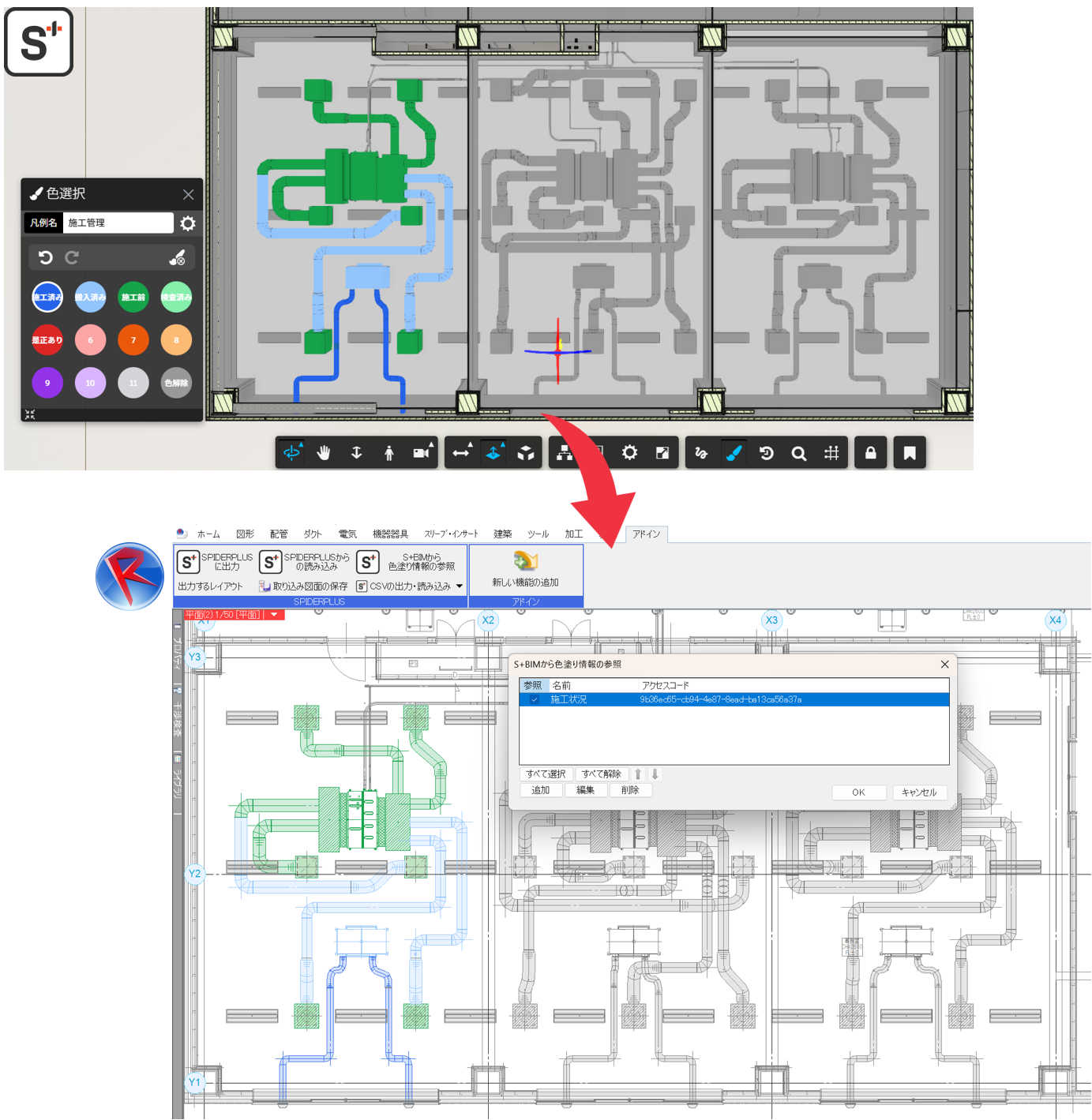

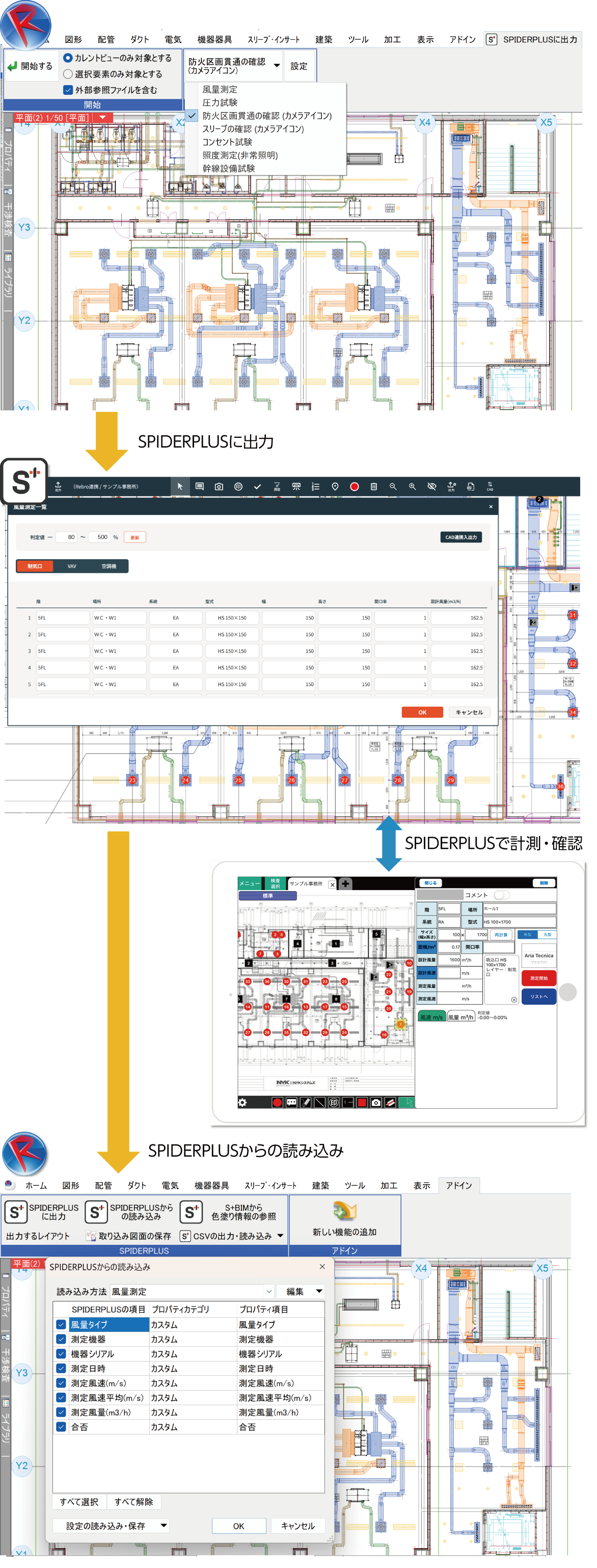

フロー

セットアップ

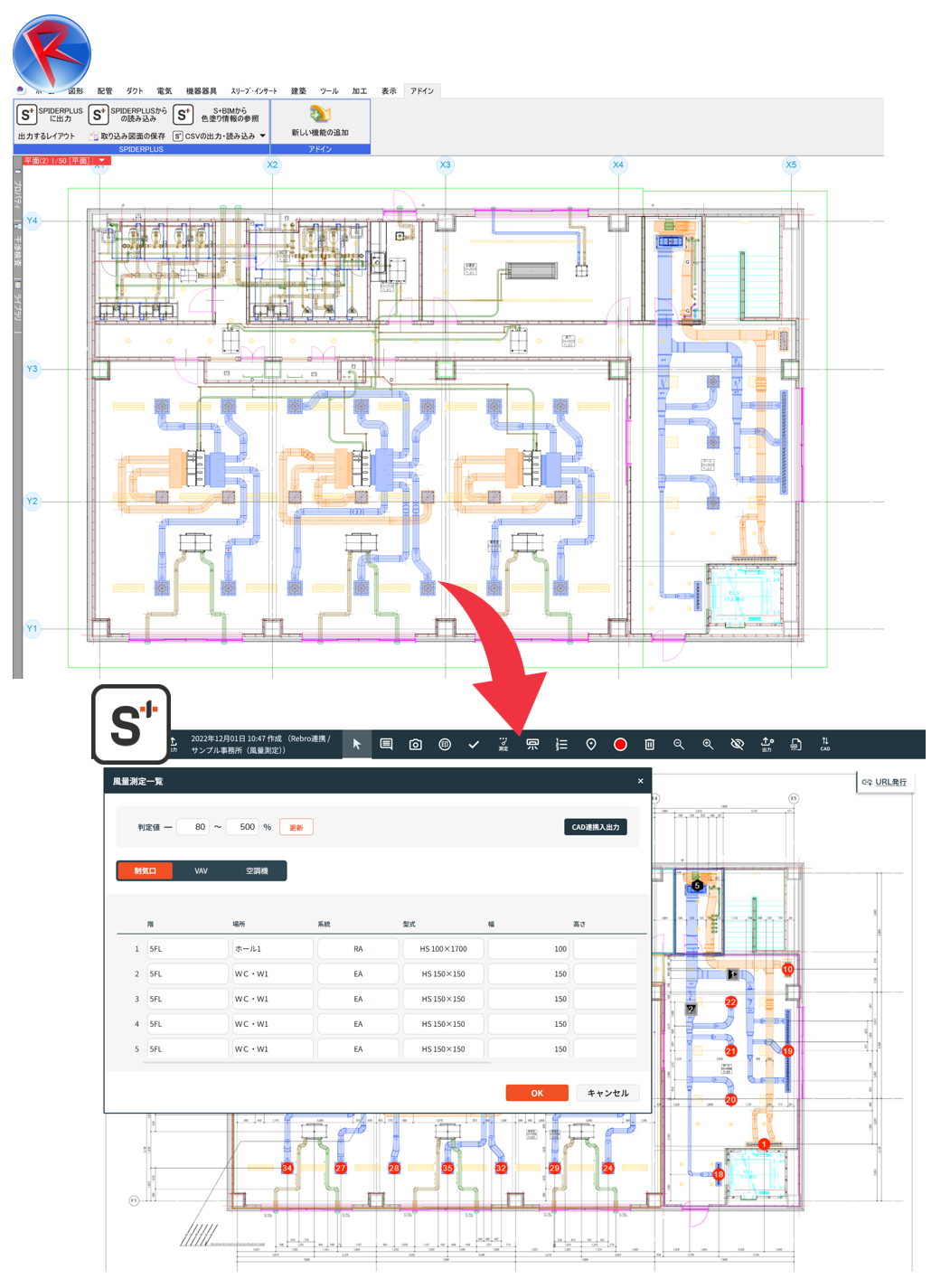

  1. レブロの[アドイン]タブで[新しい機能の追加]をクリックし､｢SPIDERPLUS連携｣をインストールします。

レブロ →　SPIDERPLUS®

  1. 追加したアドインから[SPIDERPLUSに出力]を行うと、コマンドの画面で出力する測定情報の種類を選択し、画面に従い[ＯＫ]すると、専用ファイル(*.RebroLinkToSpiderPlus)が作成されます。
  2. SPIDERPLUS®のPC管理画面で、専用ファイルを出力したレブロ図面を開きます。
  3. ＜風量測定の場合＞
    PC管理画面上のメニュー｢風量測定リスト｣から開くダイアログに、専用ファイル(*.RebroLinkToSpiderPlus)をエクスプローラーからドロップします。
    ＜コンセント試験・幹線設備試験の場合＞
    PC管理画面上のメニュー｢測定｣の｢コンセント｣/｢盤｣から開くダイアログに、専用ファイル(*.RebroLinkToSpiderPlus)をエクスプローラーからドロップします。
    ＜非常照明試験の場合＞
    PC管理画面上のメニュー｢測定｣の｢照度測定｣から開くダイアログに、専用ファイル(*.RebroLinkToSpiderPlus)をエクスプローラーからドロップします。
    ＜防火区画貫通部の確認・スリーブの確認の場合＞
    PC管理画面上のメニュー｢CAD連携ファイル入出力｣から開くダイアログに、専用ファイル(*.RebroLinkToSpiderPlus)をエクスプローラーからドロップします。
  4. ＜風量測定の場合＞
    図面の測定ポイントにマークが表示され、基準フロア、部屋名、ダクト用途記号(SAなど)・器具名称・機器番号・風量が取り込まれます。
    ＜コンセント試験の場合＞
    図面の測定ポイントにマークが表示され、基準フロア、部屋名、回路番号、電圧が取り込まれます。
    ＜幹線設備試験の場合＞
    図面の測定ポイントにマークが表示されます。
    ＜防火区画貫通部の確認の場合＞
    図面の防火区画貫通部にカメラアイコンが表示され、名称、防火区画貫通、用途、基準フロア、防火区画が取り込まれます。
    ＜照度測定(非常照明)の場合＞
    図面の測定ポイントにマークが表示され、基準フロア、部屋名、非常用照明の電灯の種類が取り込まれます。
    ＜スリーブ確認の場合＞
    図面のスリーブにカメラアイコンが表示され、ナンバー、名称、種別、用途区分、用途、基準フロアが取り込まれます。
    iPadでも同様に表示されます。

SPIDERPLUS® → レブロ

  1. ＜風量測定の場合＞
    SPIDERPLUS®のPC管理画面上の｢風量測定リスト｣で[Rebroファイル出力]を行うと、専用ファイル(*.RebroLinkFromSpiderPlus)が作成されます。
    ＜コンセント試験・幹線設備試験の場合＞
    SPIDERPLUS®のPC管理画面上の｢測定｣の｢コンセント｣/｢盤｣にある[Rebroにエクスポート]を行うと、専用ファイル(*.RebroLinkFromSpiderPlus)が作成されます。
    ＜照度測定(非常照明)の場合＞
    SPIDERPLUS®のPC管理画面上の｢測定｣の｢照度測定｣にある[Rebroにエクスポート]を行うと、専用ファイル(*.RebroLinkFromSpiderPlus)が作成されます。
  2. レブロのアドイン[SPIDERPLUSからの読み込み]コマンドで、専用ファイル(*.RebroLinkFromSpiderPlus)を開きます。
  3. コマンドの画面では、SPIDERPLUS® で測定した情報の取り込みについて設定します。[ＯＫ]すると、測定情報を取り込むことができます。



システム要件

    • Rebro® 2021
    • Rebro® 2020
    • Rebro® 2018 SP1(Rev.4.2) ※風量測定のみ
      ※Rebro® 2018以前のバージョンをご使用のお客様は、サポートまでお問い合わせください。



注意事項

SPIDERPLUS® で専用ファイル(*.RebroLinkToSpiderPlus、*.RebroLinkFromSpiderPlus)のインポート、エクスポートを行うには、SPIDERPLUS® にオプションが必要です。

SPIDERPLUS® の詳細につきましては、スパイダープラス株式会社にお問い合わせください。
