Q. 寸法線の設定を変更しても図面に反映されない

A. [寸法線]コマンドの[寸法線のスタイル]から変更します

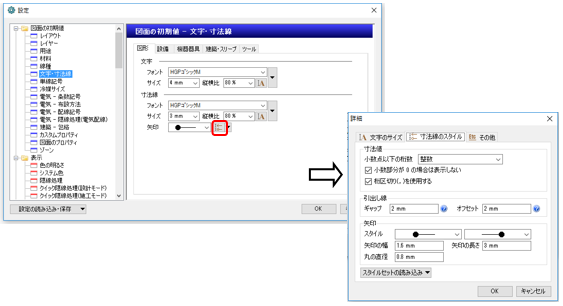

[設定]の[図面の初期値]-[文字・寸法線]の[寸法線のスタイル]を変更すると次回起動の新規図面で寸法線を作図する時の設定に反映されます。

現在の図面に設定を反映させるには[図形]タブ-[寸法線]コマンドの[寸法線のスタイル]から変更します。



[図形]タブ-[寸法線]コマンドを起動し、[寸法線のスタイル]で詳細ダイアログを表示します。

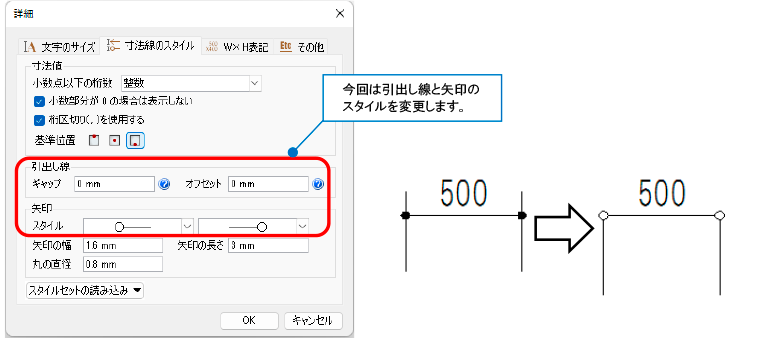

詳細ダイアログの[寸法線のスタイル]タブで設定を変更します。変更後に作図した寸法線に反映されます。



▼ 作図済みの寸法線を変更する場合

作図済みの寸法線はプロパティから変更します。
