A.　ビューごとに表示を制御します

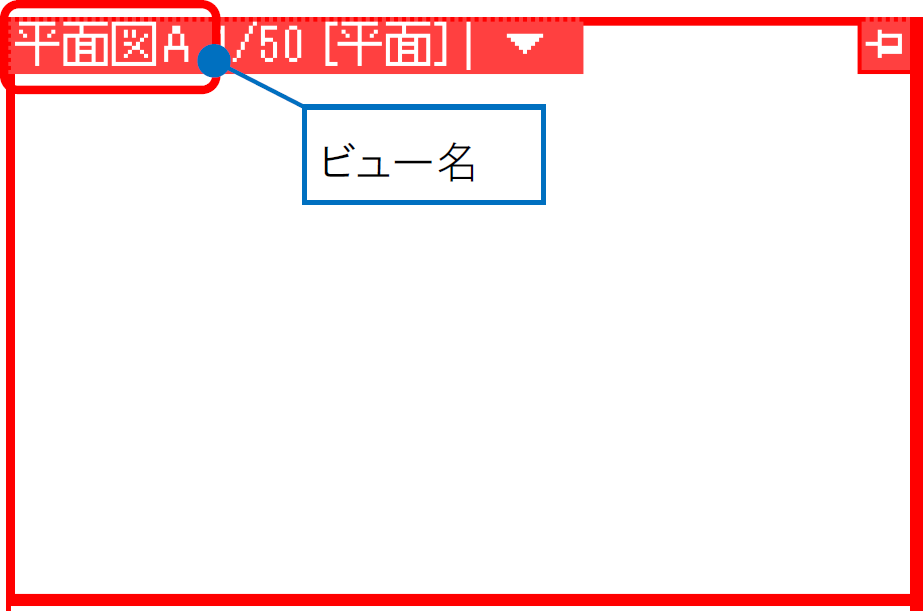

ビューには固有の名前「ビュー名」があり、「ビュー名」はビューのプロパティで変更することができます。

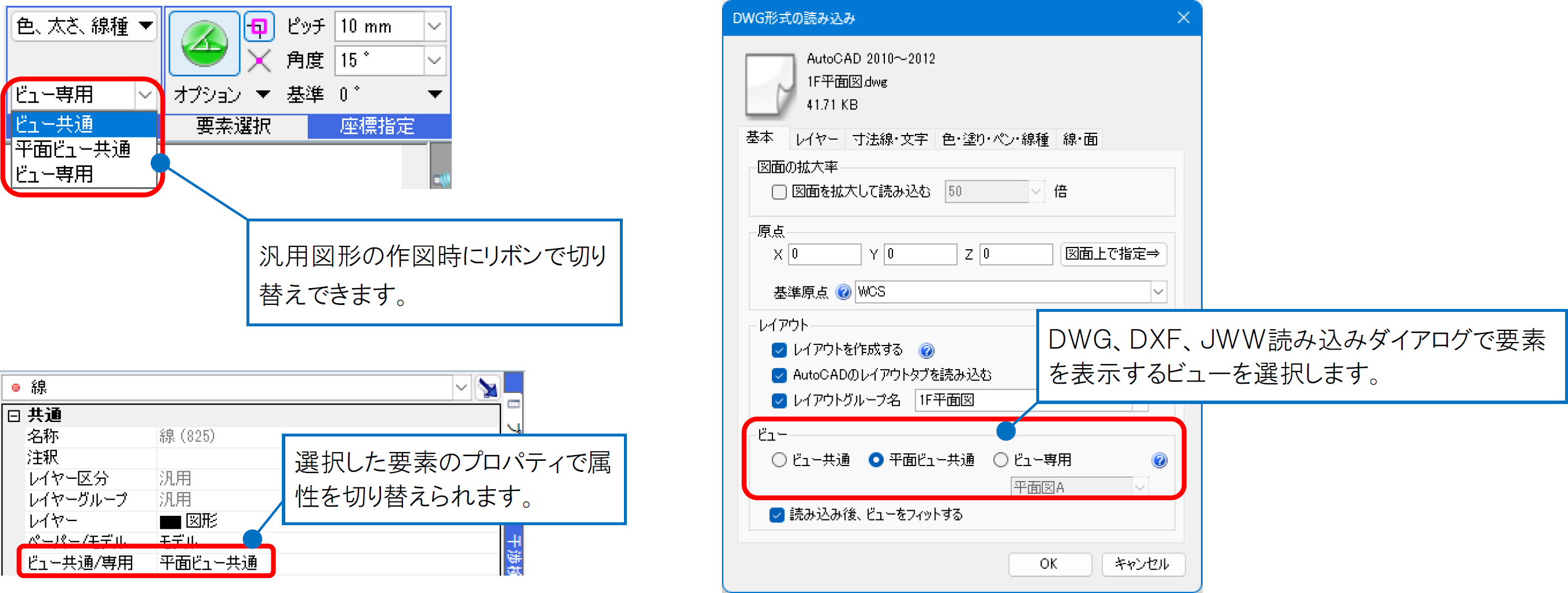

要素の「ビュー専用」「ビュー共通」「平面ビュー共通」の属性によって、表示方法を選択できます。

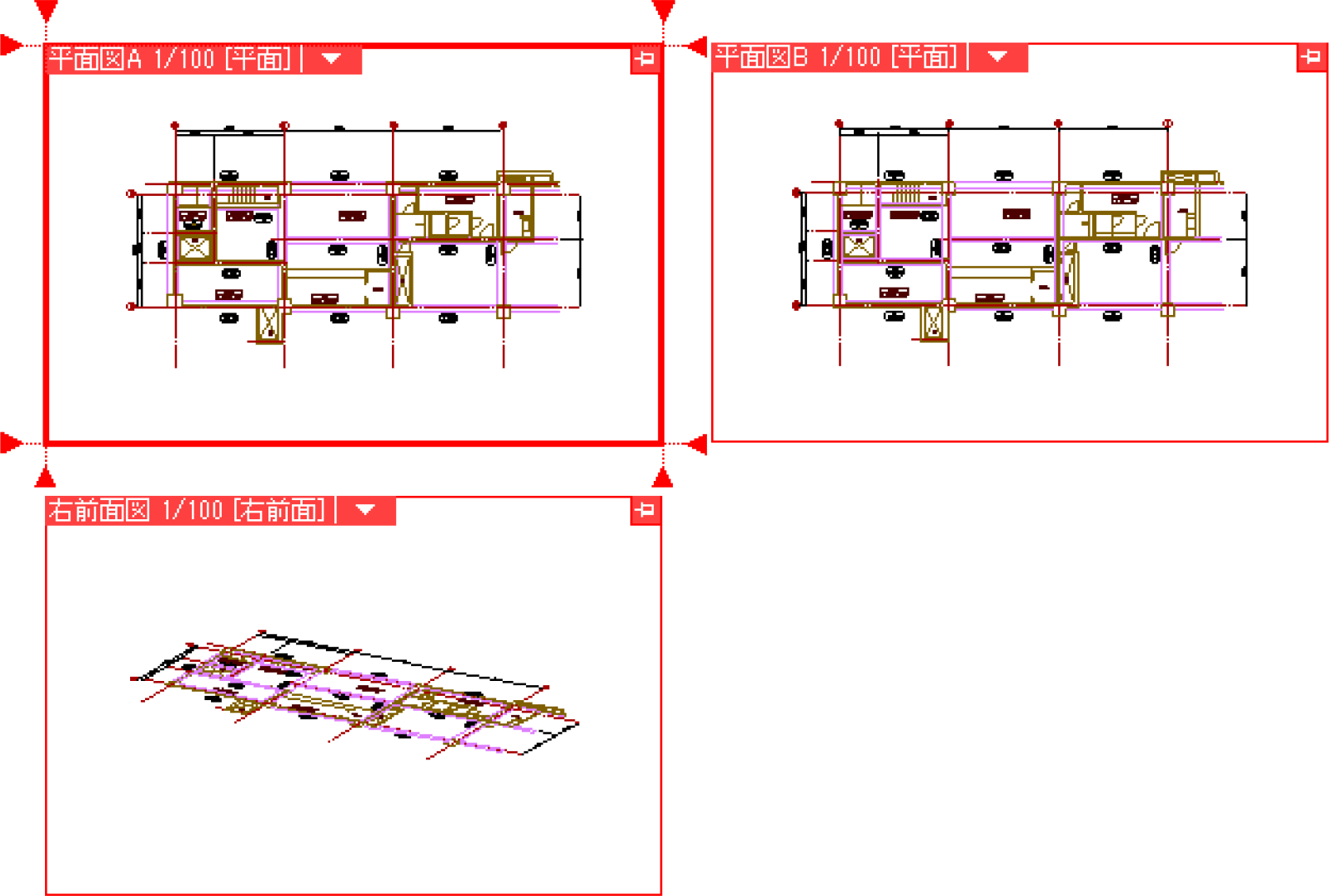

▼ビュー共通

すべてのビューで表示します。（配管､ダクトなどは常にビュー共通です。）
「ビュー共通」で読み込むと、2DデータもCGに表示されます。

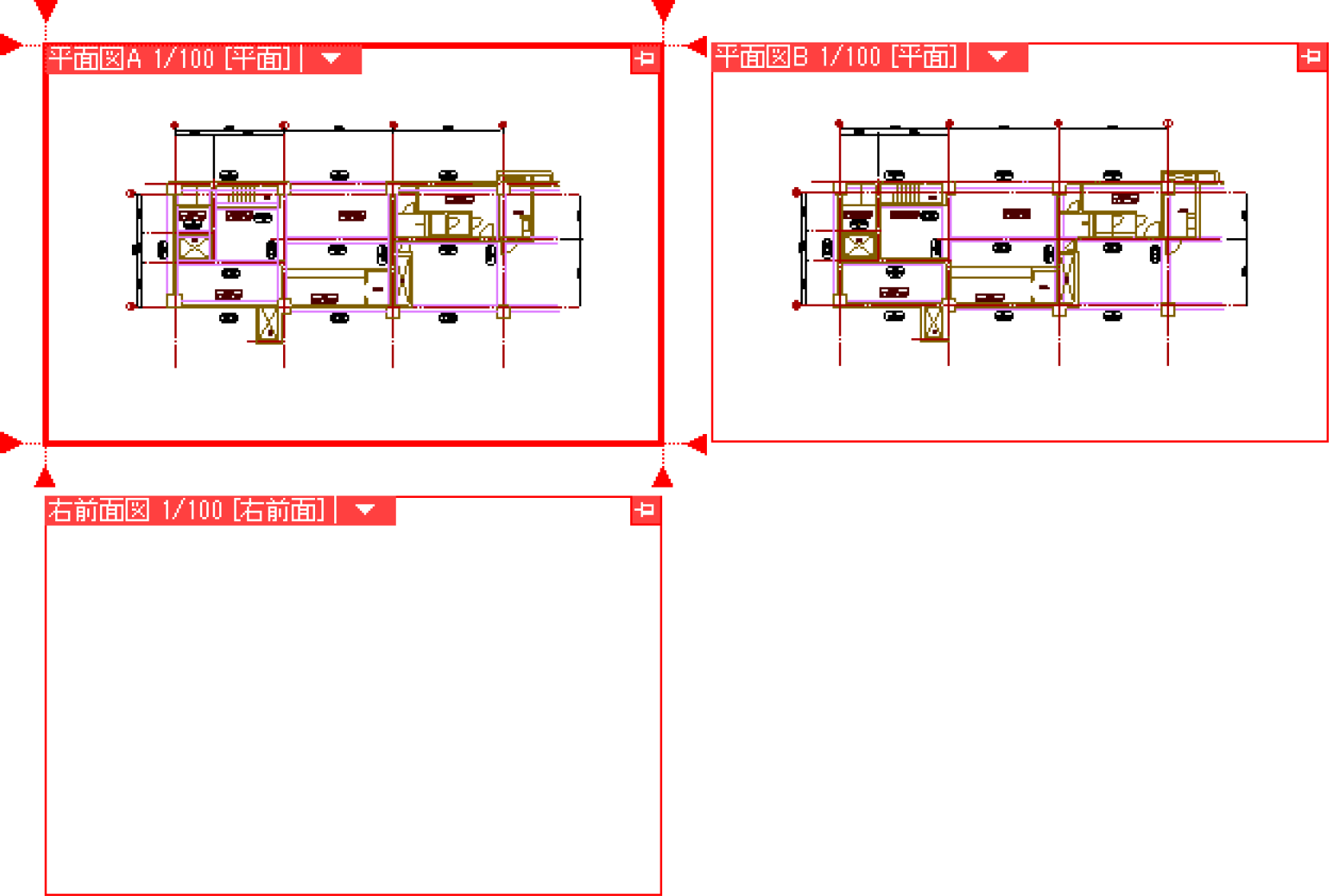

▼平面ビュー共通

平面方向のビューすべてに表示します。
例えば、DWGファイルの建築図を「平面ビュー共通」で読み込むと、ビュー名が違っても同じ建築図をすべての平面ビューに表示することができます。

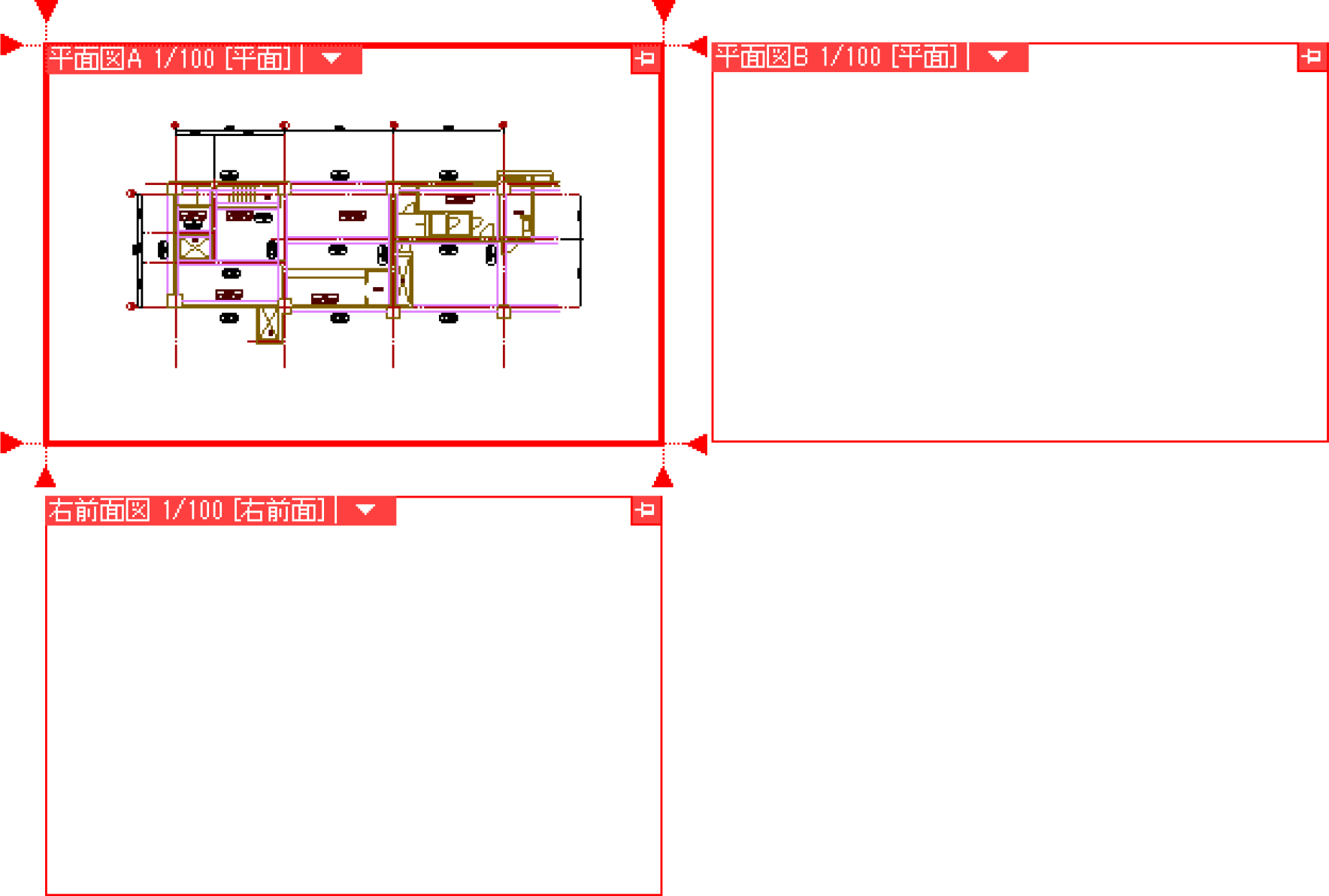

▼ビュー専用

モデルデータを指定したビュー名でのみ表示します。
例えば「平面図A」というビュー名に対して、寸法線や文字などを「ビュー専用」で作図、またはDWG、DXF、JWWのデータを「ビュー専用」で読み込むと、他の名前のビューでは表示されません。




補足説明

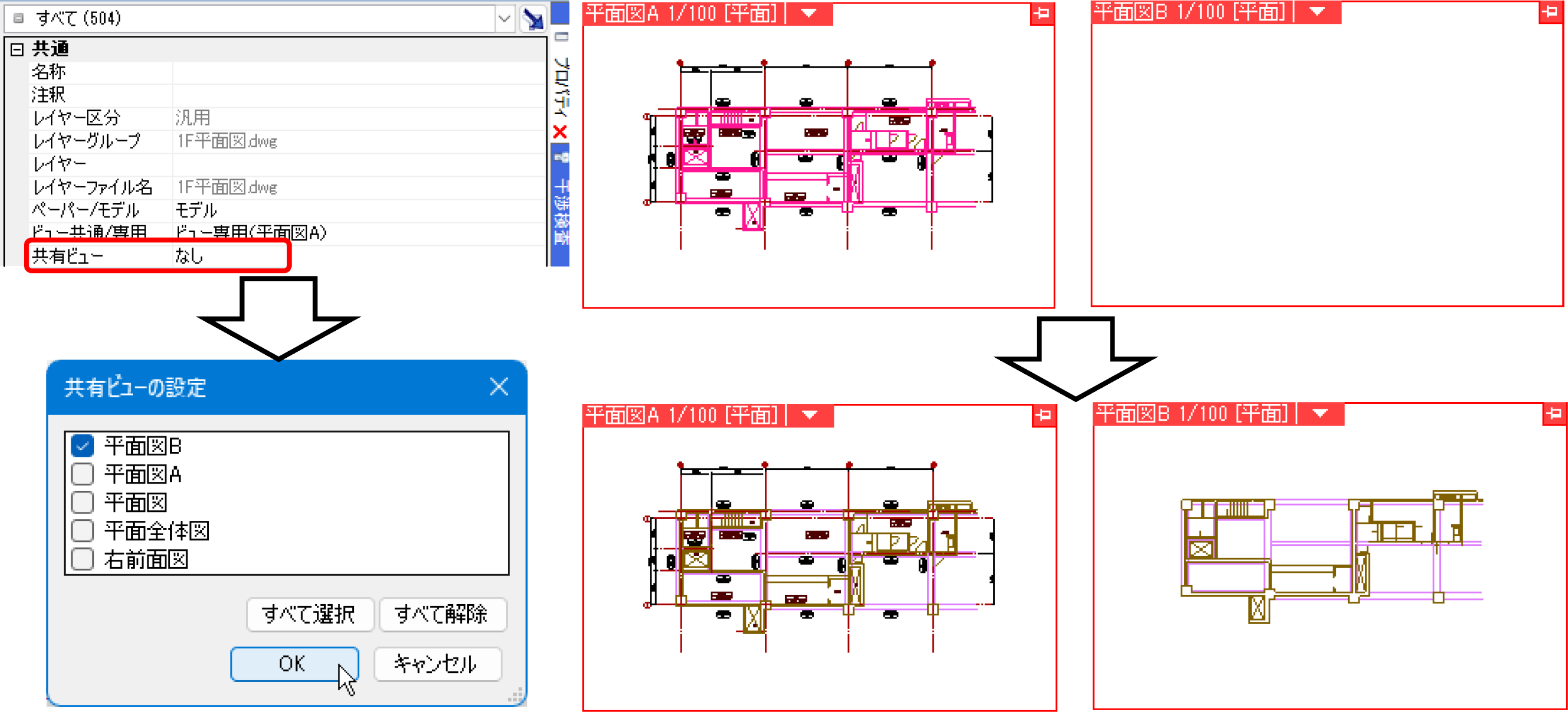

要素のプロパティ[共通]-[共有ビュー]でビュー専用の要素を個々に別のビューに表示できます。

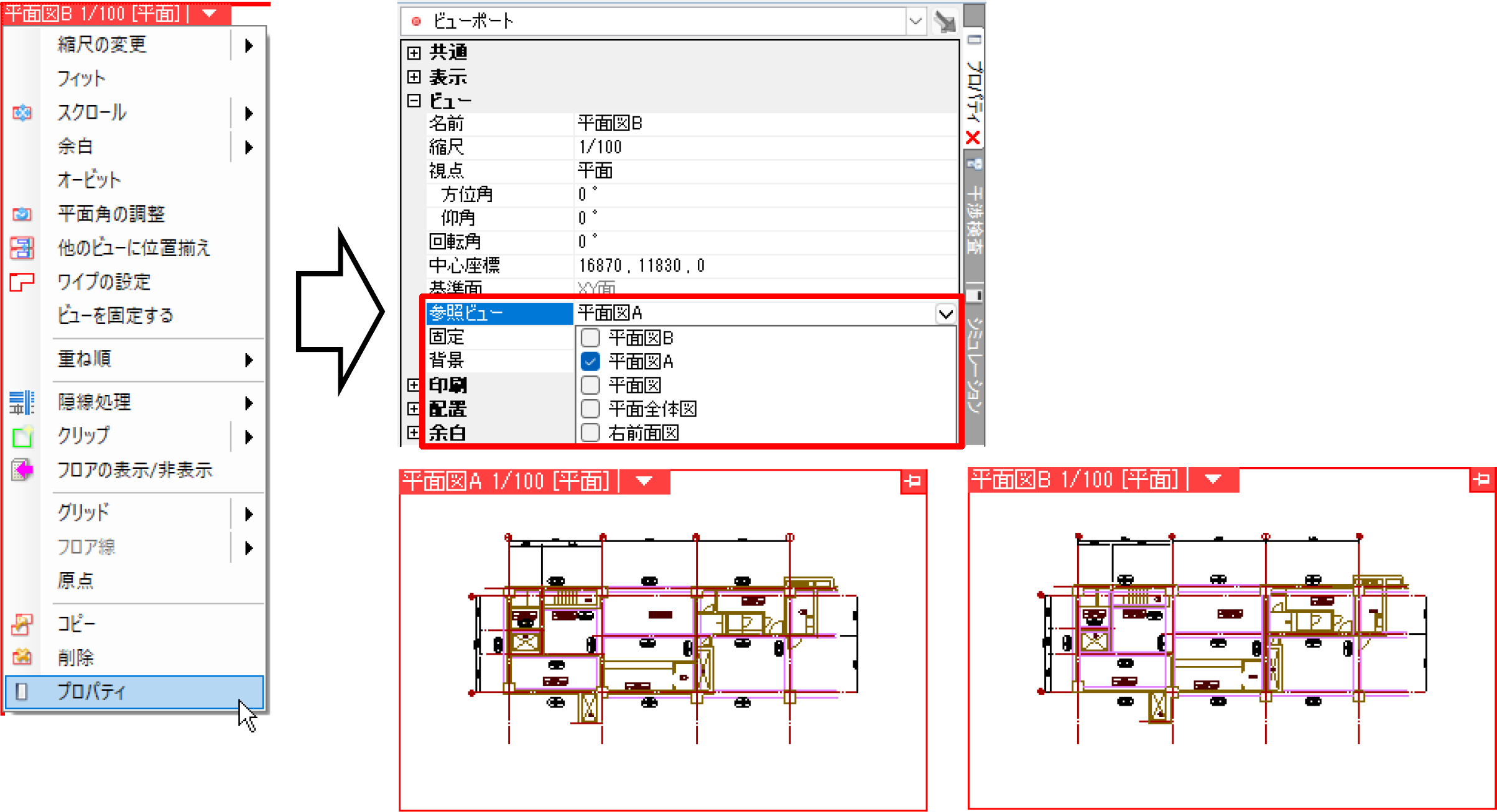

ビューのプロパティ[ビュー]-[参照ビュー]で指定したビューのビュー専用要素をすべて表示できます。
