Q. 配管やスリーブの芯線のはみ出し長さを変更したい

A. [設定]で変更します

配管やスリーブの芯線が端部からはみ出す長さを[ホーム]タブの[設定]から変更できます。



配管やダクトの芯線のはみ出し長さ

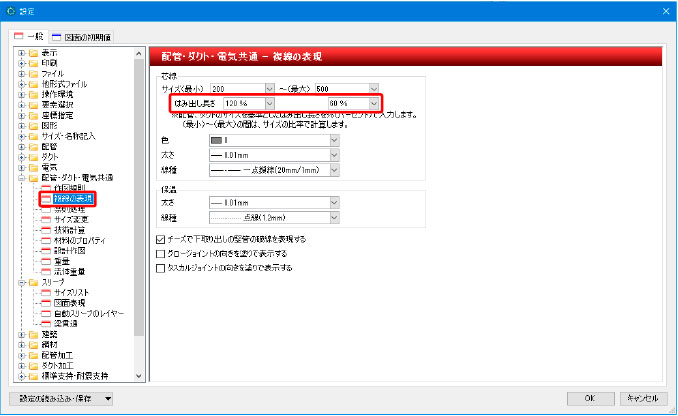

[ホーム]タブの[設定]を開きます。[一般]タブ-[配管・ダクト・電気共通]-[複線の表現]を選択します。
芯線の「はみ出し長さ」で、複線の配管、ダクトの芯線を端部より伸ばす長さを設定できます。



補足説明

設定値は配管、ダクトのサイズを基準としたはみ出し長さを%で入力します。(最小)~(最大)の間は、サイズの比率で計算します。

はみ出し長さに「0」を入力すると芯線をはみ出さずに作図します。
例:サイズ200の配管の芯線をはみ出さずに作図したい場合は、サイズ(最小)のはみ出し長さを「0%」と設定します。

200以下のサイズの配管は、芯線をはみ出さずに作図できます。



スリーブの芯線のはみ出し長さ

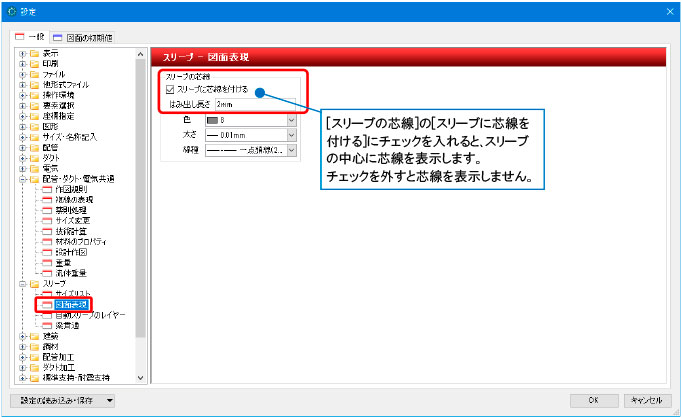

[ホーム]タブの[設定]を開きます。[一般]タブ-[スリーブ]-[図面表現]を選択します。
「はみ出し長さ」でスリーブの芯線を端部より伸ばす長さを設定できます。長さは用紙サイズです。
