Q. 単線記号の大きさを変更したい

2025.06.13 / 最終更新日 : 2025.06.13 設備共通

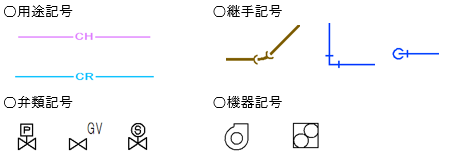

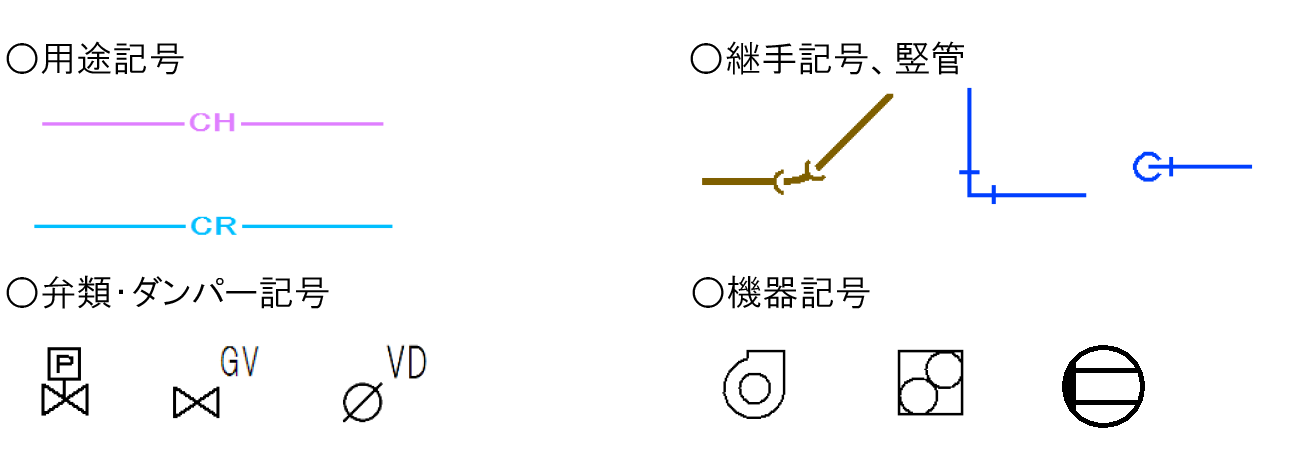

以下の記号は縮尺ごとに大きさを設定することができます。

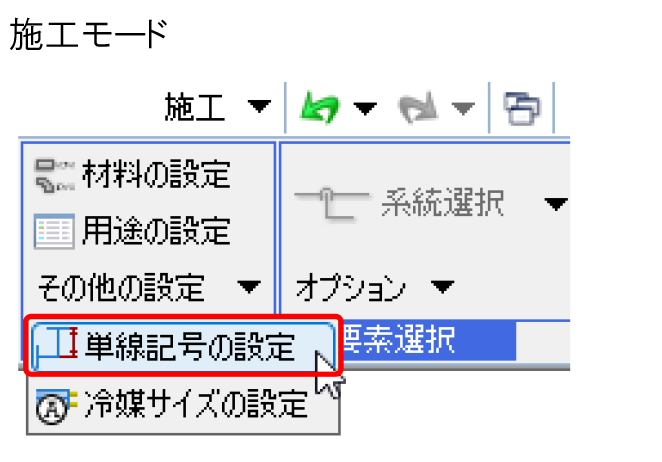

[配管]/[ダクト]タブ-[その他の設定]-[単線記号の設定]を選択します。

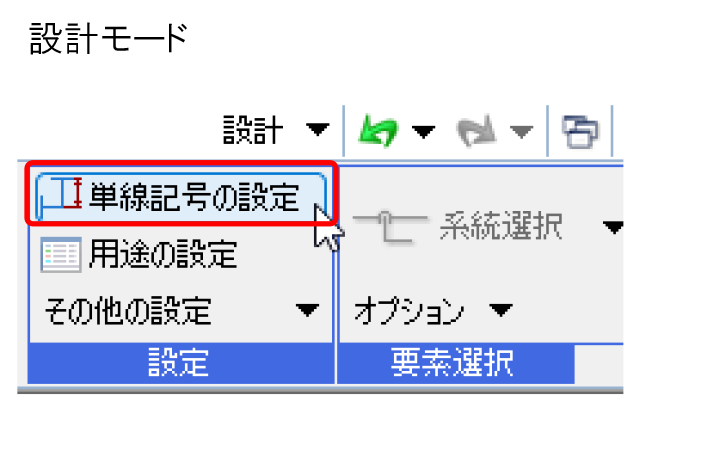

(設計モードの場合は、[配管]/[ダクト]タブ-[単線記号の設定])

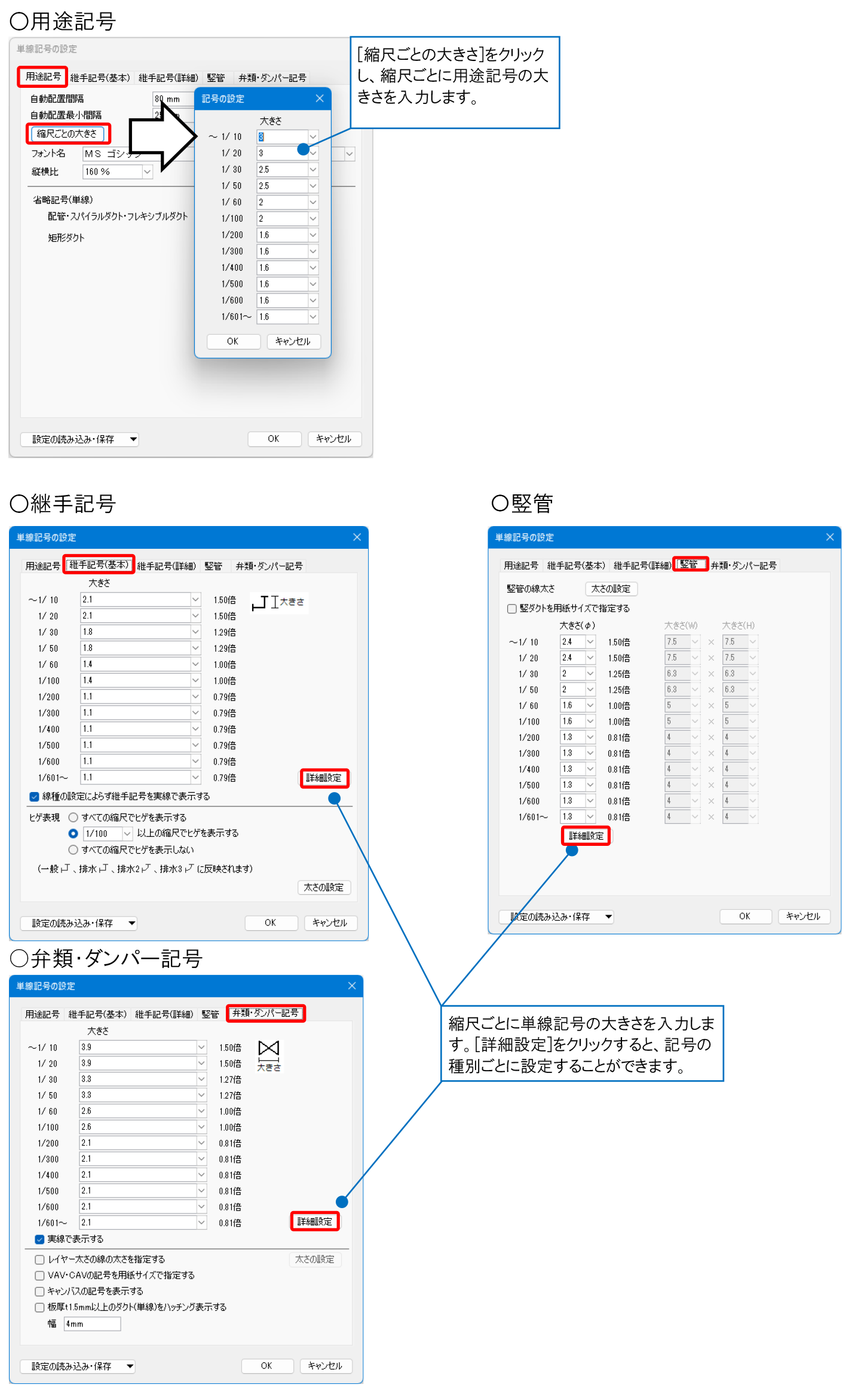

[用途記号]、[継手記号(基本)]、[竪管]、[弁類・ダンパー記号]ごとにタブを切り替えます。設定する数値は、用紙上の大きさ(mm)です。

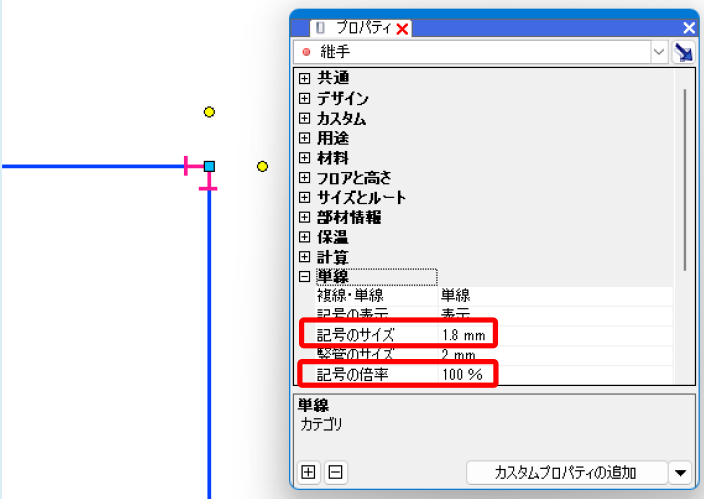

プロパティ項目[単線]-[記号のサイズ][記号の倍率]で個別に大きさを変えることができます。

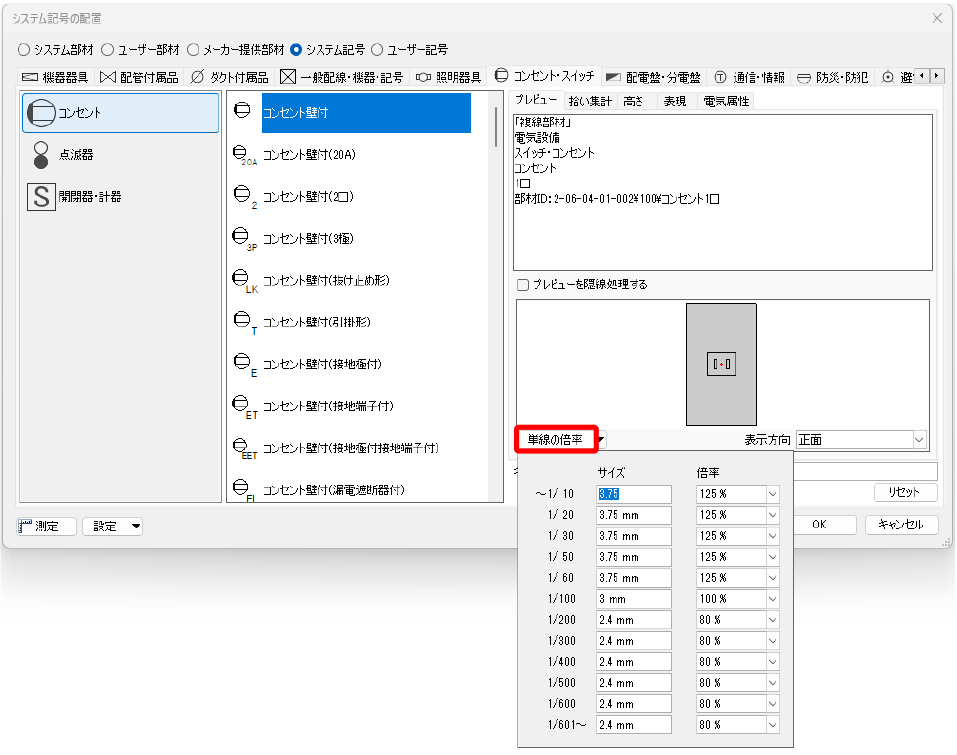

用紙サイズで登録された機器記号は[記号の配置]ダイアログの[プレビュー]タブ-[単線の倍率]で縮尺ごとに記号のサイズを設定できます。

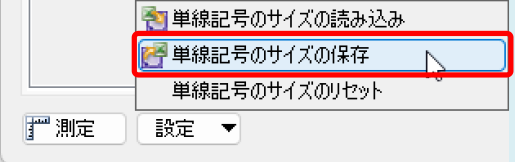

[設定]-[単線記号のサイズの保存]で、選択した記号の[単線の倍率]を保存できます。Excelで倍率を編集し、[単線記号のサイズの読み込み]で反映できます。

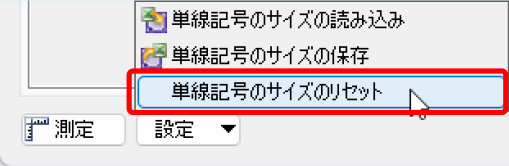

登録されている用紙サイズの記号を元のサイズに戻したい場合は[記号の配置]ダイアログの[設定]-[単線記号のサイズのリセット]で記号サイズをリセットします。

※機器記号についての詳細は、テクニカルガイド「電気シンボルの登録」をご参照ください。

図面上に配置した機器記号のサイズを変更したい場合は、FAQ「単線記号(機器記号)を配置後に、大きさを変えたい」をご参照ください。
