A.　要素を選択して[レイヤー一覧]を開きます

図面上で要素を選択したまま[レイヤー一覧]を開くと、要素が属しているレイヤーを特定することができます。

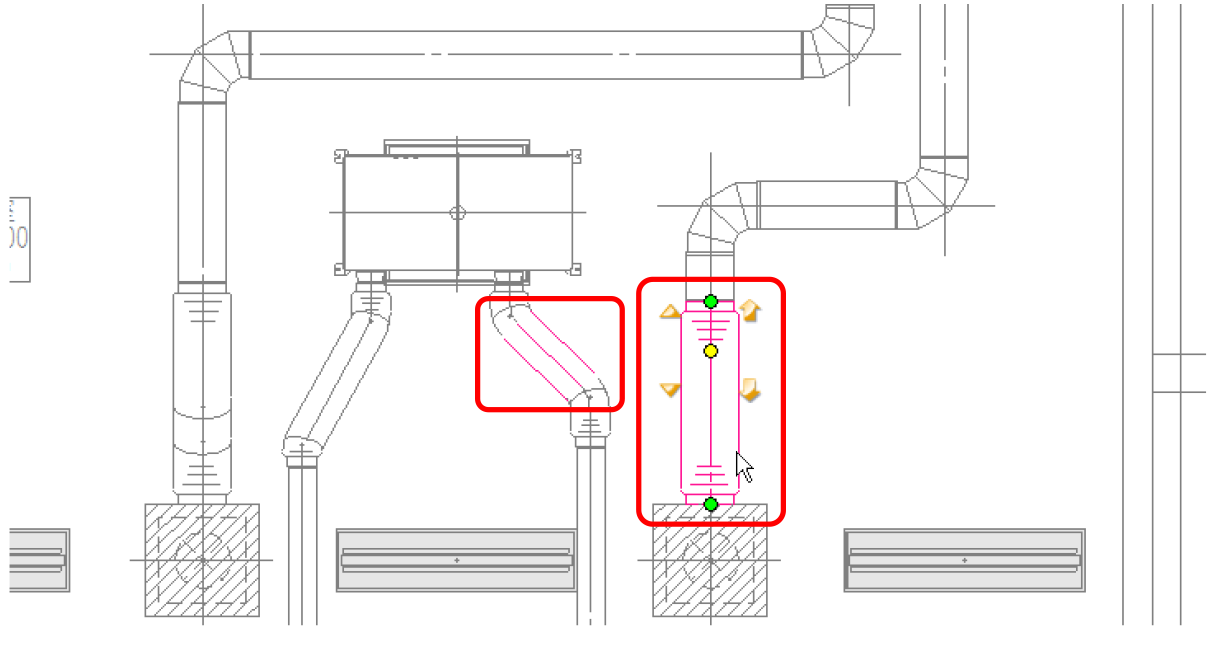

➀編集したいレイヤーの要素を図面上で選択します。

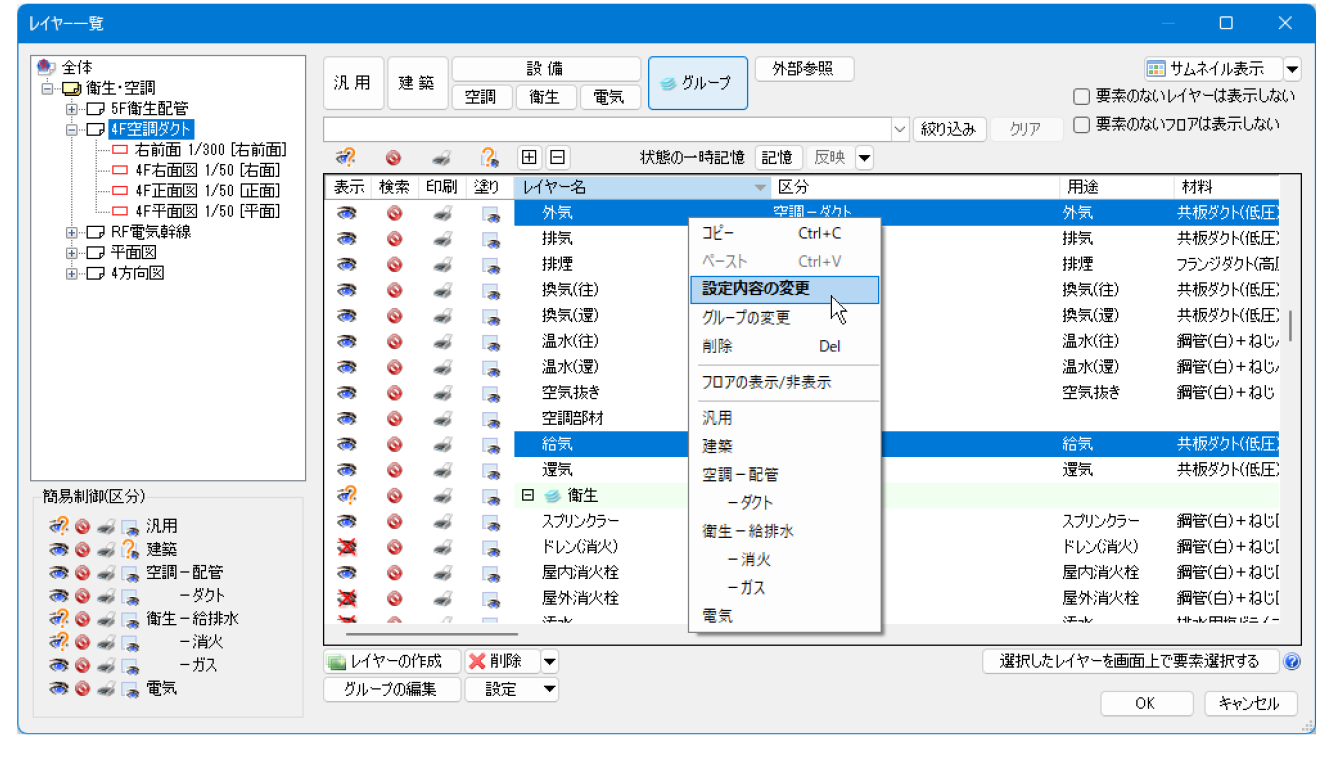

➁[レイヤー一覧]を開くと、選択した要素のレイヤーがダイアログで選択状態になります。
表示・検索・印刷・塗りの状態を変更します。色、太さ、線種などのレイヤーの設定を変更する場合は、コンテキストメニューから[設定内容の変更]で変更します。



補足説明

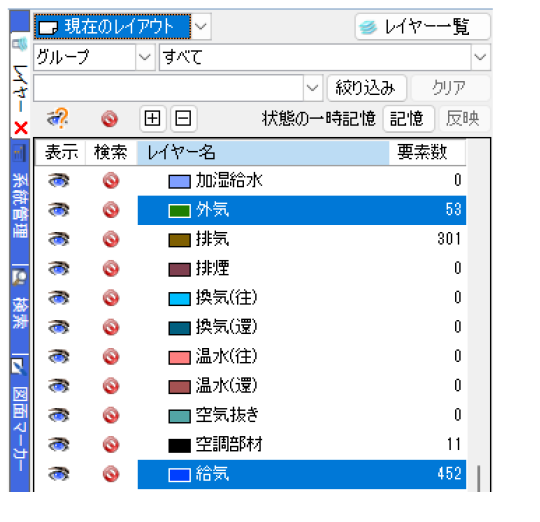

要素を選択し、[レイヤー]パネルを開いてもレイヤーを特定することができます。
[レイヤー]パネルでは表示・検索の状態を変更できます。



補足説明

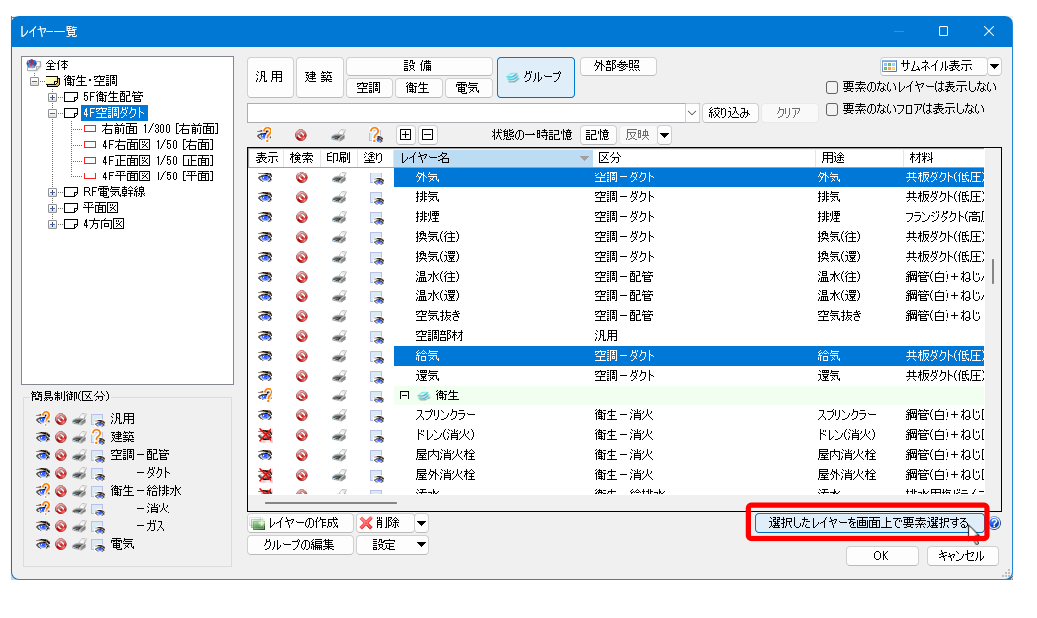

[レイヤー一覧]でレイヤーを指定し、[選択したレイヤーを画面上で要素選択する]をクリックすると、選択したレイヤーを図面上で要素選択することができます。
