このページの部材は、株式会社小島製作所のご協力により作成したユーザー部材です。

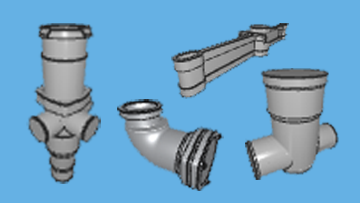

3次元形状(CG用)、属性情報が1つの部材にまとまっています。





中間継手
CP60S 1方向 100×50~100×80(3点)

145KB~147KB

2方向(L) 100×80-80(L)(1点)

167KB

2方向(I) 100×80-80(I)~100×100-100(I)(2点)

167KB~206KB

3方向 100×80-80-80(1点)

187KB

CP120S 1方向 100×80(1点)

128KB

2方向(L) 100×80-65(L)(1点)

148KB

CK60S 1方向 80×50~80×65(2点)

162KB~163KB

2方向(L) 80×65-65(L)(1点)

182KB

2方向(I) 80×65-65(I)(1点)

181KB

CP60TS
New(2025/9/11)
1方向 100×100(1点)

145KB

HQ275S
New(2025/9/11)

1方向 100×80_8-0-0-0~100×80_0-0-0-8(3点)

242KB~246KB

2方向(L) 100×80_8-8-0-0~100×80_8-0-0-8(2点)

286KB

3方向 100×80_8-8-0-8(1点)

342KB

最下階合流用継手
CP-SSL 1方向 100×80(ソケット接続、カットなし)~
100×80(脚部継手接続、250mmカット)(12点)
更新(2025/9/11)

238KB~239KB

HQ-SS
New(2025/9/11)
2方向(L) 100×80-80(L)(脚部継手接続、カットなし)~
100×80-80(L)(ソケット接続、100mmカット)(6点)

324KB~326KB

減速継手
SJ-S

80~125(3点)

48KB~131KB

超高層用継手
HQ60S 1方向 125×80~ 125×100(2点)

117KB~119KB

2方向(L) 125×80-80(L)~ 125×100-100(L)(2点)

136KB~160KB

2方向(I) 125×100-100(I)(1点)

169KB

3方向 125×80-80-80~ 125×100-80-80(2点)

155KB~175KB

HQ60S 100
New(2025/9/11)
1方向 100×50~ 100×80(3点)

199KB~217KB

2方向(L) 100×80-80(L)(1点)

242KB

2方向(I) 100×65-50(I)(1点)

219KB

3方向 100×80-80-80(1点)

292KB

低中層用継手
KST-S 1方向 80×50~ 100×80(2点)

136KB~137KB

2方向(L) 100×50-65(L)~ 100×65-50(L)(2点)
New(2025/9/11)

148KB~149KB

2方向(I) 100×65-50(I)(1点)
New(2025/9/11)

154KB

モエナイン継手
M.CP60S 1方向 100×50~100×80(3点)

89KB~91KB

2方向(L) 100×80-80(L)(1点)

114KB

2方向(I) 100×80-80(I)(1点)

113KB

3方向 100×80-80-80(1点)

137KB

脚部継手
LJS-K 100×150(1点)

364KB

LJS-EK 掃除口付 100×150(1点)

397KB

LJ-K 80×100~100×150(3点)

71KB~74KB

LJL-K 80×100~100×150(3点)

73KB~76KB

偏芯異径ソケット

EMB

100×80~ 65×50(4点)

11KB

New(2025/9/11)

最上階用継手

NHQ

3方向 100×80-80-100~ 100×100-80-80(2点)

175KB

New(2025/9/11)

モエナイン 脚部継手
M.LJS-K 100×150(1点)

365KB

M.LJS-EK 掃除口付 100×150(1点)

409KB

New(2025/9/11)

吊り下げ施工用治具
LS LS40H(1点)

17KB



注意事項

読み取り専用で配布されます。
この部材の対応バージョンはRebro2020以降です。それ以前のバージョンをご利用のお客様はアップデートしてください。
・ファイル容量は1部材を配置したときのレブロ図面の増加量です。お使いの環境により若干の誤差が生じます。



ダウンロード



部材のインストール方法

  1. 「ダウンロード」ボタンを押し、「*.zip」ファイルをダウンロードします。
  2. zipファイルの「*.RebroPartsSheets」ファイルをPCの任意の場所に解凍します。
  3. レブロを起動し、リボン[機器器具]-[メーカー提供部材]をクリックします。
  4. ダイアログの左下にある[設定]から[ファイルからユーザー部材の読み込み]をクリックし、ダウンロードしたファイルを選択します。
  5. ファイルの内容がダイアログで確認できますので、必要なものを読み込んでください。

詳しいインストール方法はこちら





更新履歴

2025/9/11

リスト名を「最下階合流用」から「最下階合流用継手」に変更しました。
中間継手に7種、最下階合流用継手に6種、超高層用継手に6種、最上階用継手に2種、低中層用継手に3種、モエナイン 脚部継手に2種、吊り下げ施工用治具に1種、計27種を追加しました。

Rebro2020以降用として「メーカー提供部材」を更新しました。
Rebro2018以前のレブロをご使用のお客様は、「Rebro2018以前用の一括ダウンロード」から「メーカー提供部材」をダウンロードしてください。

2022/12/27

株式会社小島製作所のご協力によりレブロ専用の小島製作所部材を追加しました。(計55種)
