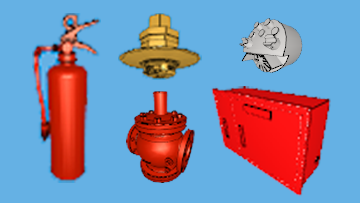

このページの部材は、ヤマトプロテック株式会社様のご協力により作成したユーザー部材です。
3次元形状(CG用)、属性情報が1つの部材にまとまっています。



スプリンクラー設備

ヘッド
YKQRⅡ72~YKQRⅡ98(2点)

176KB~177KB

放水型ヘッド
TH84Ⅲ~TH300Ⅱ(2点)

176KB~177KB

放水型スプリンクラー消火設備
SH600~SHS172002(3点)

95KB~160KB

スプリンクラー消火設備
YSGU68(1点)

77KB

一斉開放弁(加圧開)
YDVK-65~YDVK-200Ⅱ(6点)

310KB~489KB

自動警報弁
YAVS-65AⅡ~YAV-40AⅡ(4点)

301KB~397KB

末端試験弁
YMTⅡ(1点)

210KB

放水型スプリンクラー現地操作盤
埋込型~露出型(2点)  New(2021/9/3)

72KB~78KB

放水型スプリンクラー制御盤
幅600(1点)  New(2021/9/3)

80KB

泡消火設備

泡ヘッド
YAH-35T(1点)

143KB

一斉開放弁
YVB-65(1点)  変更(2021/9/3)

188KB

手動起動装置
ME-4(1点)

97KB

混合器
YVHE-A2000(1点)   New(2021/9/3)

58KB

原液タンク
YVPT-S410(1.0G)(1点) New(2021/9/3)

399KB

消火器

粉末系
YA-10NX(1点)

240KB

強化液系
YNX-2.5(1点) New(2021/9/3)

137KB

特定駐車場用設備

ヘッド
YCXP68-26~YCXU68-26(2点)

91KB~158KB

一斉開放弁
YSKV-25(1点)

164KB

末端試験弁
CFMTⅡ(1点)

210KB

混合器
YVSE-650(1点) New(2021/9/3)

371KB

原液タンク
YVPT-S240-14(1.0G)~YVPT-S240-14(2.0G)(2点) New(2021/9/3)

439KB~452KB

注意事項

この部材の対応バージョンはRebro2018以降です。それ以前のバージョンをご利用のお客様はアップデートしてください。
読み取り専用で配布されます。
・ファイル容量は1部材を配置したときのレブロ図面の増加量です。お使いの環境により若干の誤差が生じます。



ダウンロード



部材のインストール方法

  1. 「ダウンロード」ボタンを押し、「*.zip」ファイルをダウンロードします。
  2. zipファイルの「*.RebroPartsSheets」ファイルをPCの任意の場所に解凍します。
  3. レブロを起動し、リボン[機器器具]-[メーカー提供部材]をクリックします。
  4. ダイアログの左下にある[設定]から[ファイルからユーザー部材の読み込み]をクリックし、ダウンロードしたファイルを選択します。
  5. ファイルの内容がダイアログで確認できますので、必要なものを読み込んでください。

詳しいインストール方法はこちら



更新履歴

2021/9/3

ヤマトプロテック株式会社様のご協力によりレブロ専用のヤマトプロテック部材を追加しました。
スプリンクラー設備3種、泡消火設備2種、消火器1種、特定駐車場用設備3種の計9種
併せて、スプリンクラー設備1種を泡消火設備に変更しました。

2021/1/7

ヤマトプロテック株式会社様のご協力によりレブロ専用のヤマトプロテック部材を追加しました。
スプリンクラー設備6種、泡消火設備1種、特定駐車場用設備4種の計11種

2020/11/24

ヤマトプロテック株式会社様のご協力によりレブロ専用のヤマトプロテック部材を追加しました。
スプリンクラー設備10種
併せて、追加分を含む全部材16種のプロパティ「機器分類コード」を更新しました。

2020/9/28

ヤマトプロテック株式会社様のご協力によりレブロ専用のヤマトプロテック部材を追加しました。
スプリンクラー設備4種、泡消火設備1種、消火器1種の計6種
