河村電器産業株式会社の電気設備設計支援サービス「Qrespo®」と連携し、図面上に配置された分電盤と動力盤の重量・サイズ選定ができます。
レブロの盤情報から重量・サイズの選定に必要な情報をCSVファイルとして出力することができます。
また、「Qrespo®」で選定した情報をレブロで読み込み、レブロで作図した分電盤と動力盤に重量・サイズを反映することができます。

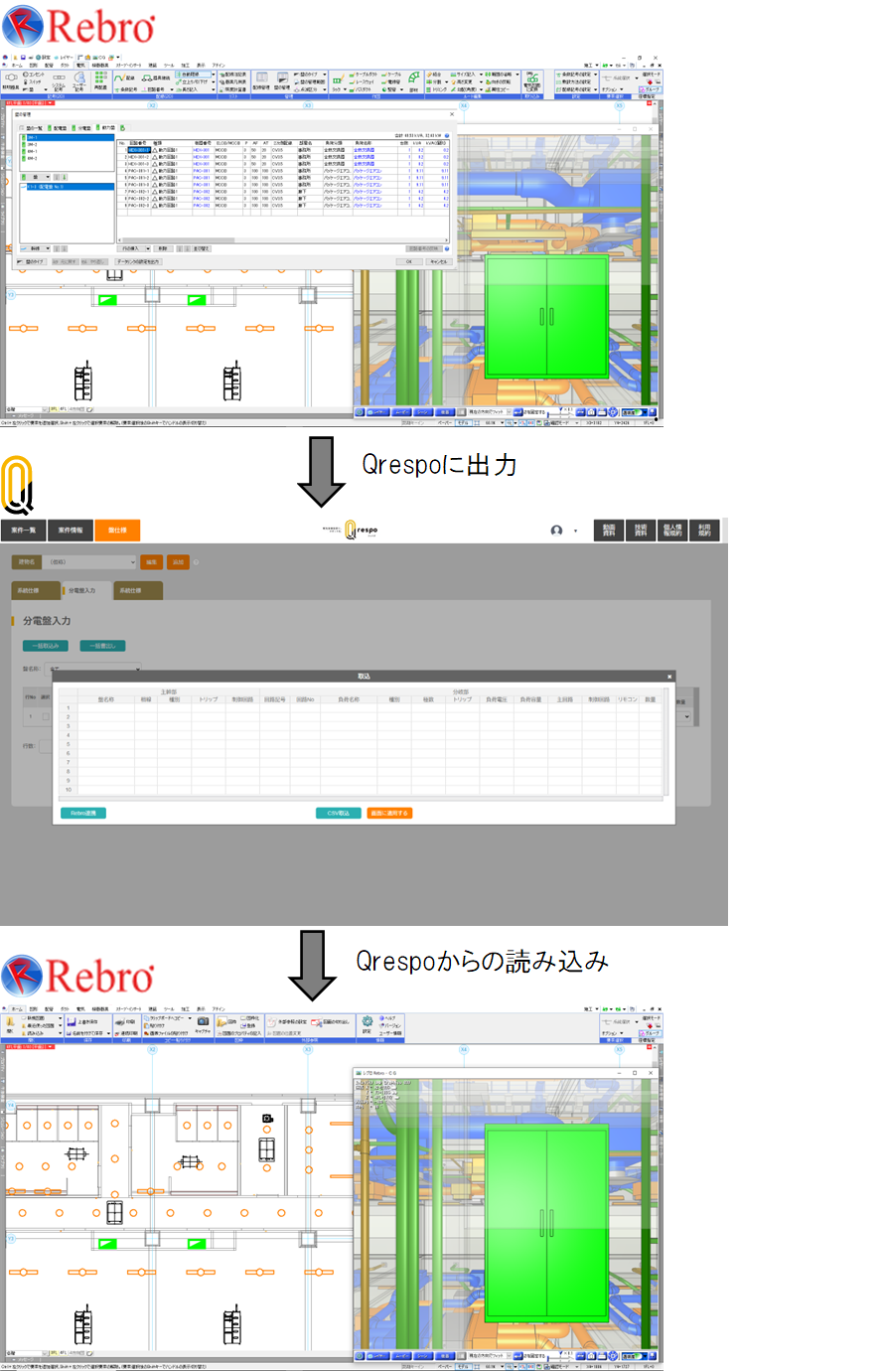

フロー

セットアップ

  1. レブロの[アドイン]タブで[新しい機能を追加]をクリックし、「Qrespo連携」をインストールします。

レブロ →　Qrespo®

  1. 追加したアドインから[Qrespoに出力]を行うと、[盤の管理]の盤情報から、CSVファイルが作成されます。
  2. Qrespo®で、作成したCSVファイルを読み込み、盤を選定します。
  3. 盤の選定後、盤の重量・サイズ情報が付加されたCSVファイルが作成されます。



Qrespo® →　レブロ

  1. レブロのアドイン[Qrespoからの読み込み]で、Qrespoから出力したCSVファイルを開きます。
  2. コマンドの画面では、盤ごとの重量・サイズが表示され、[OK]すると図面上の分電盤と動力盤に重量・サイズが反映されます。



システム要件

  • Rebro® 2024以降
    ※Rebro® 2024以前のバージョンをご使用のお客様は、サポートまでお問い合わせください。



注意事項

Qrespo® は河村電器産業株式会社の登録商標です。
Qrespo® について詳しくはこちらをご覧ください。
