Q. 1枚の図面に読み込んだ複数の2D建築データの原点を合わせたい

A. 片方の図面を移動します



1枚の図面に「1階平面図」「2階平面図」と階が異なる2D建築図を読み込んだ時、位置を合わせる必要があります。

各建築図のビュー名横▼より[原点]にチェックを入れて、原点の位置を確認します。

読み込んだ2枚の建築図の原点が違う場合、どちらかの図面を移動します。ここでは「1階平面図」の原点位置まで「2階平面図」を移動します。

「2階平面図」の要素をすべて選択します。[レイヤー一覧]で「汎用」分類か、「グループ」で「2階平面図.dwg」を指定し、「選択したレイヤーを要素選択する」をクリックします。

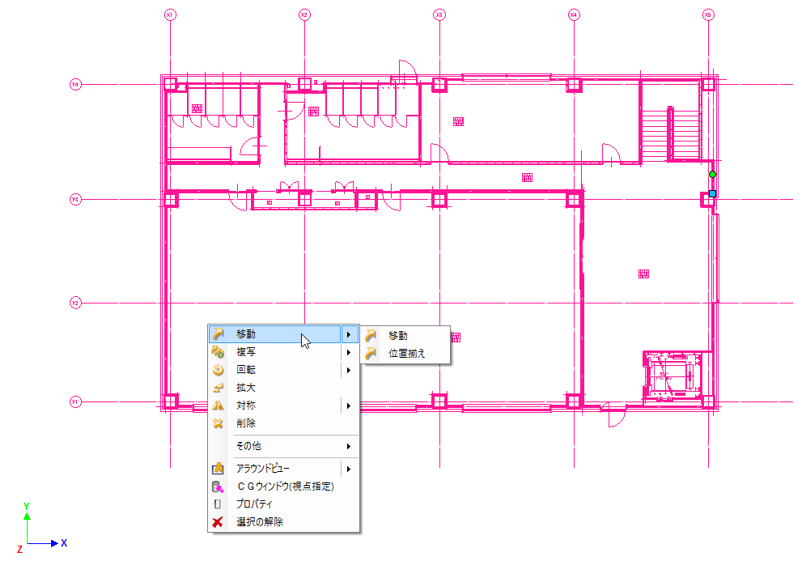

「2階平面図」の要素が全て選択されます。コンテキストメニューの[移動]を指定します。

移動基準位置を通り芯の交点で指定します。移動先は原点を指定します。

1階平面図と同じ原点の位置まで移動します。

ビューメニューの[フィット]で配置位置を調整します。Ctrl+マウスホイールのドラッグでスクロールでも位置の調整ができます。
