「E-BD型絶縁バスダクト」を部材登録しています。実製品と同じ属性のため､納まり､定尺割り､ボルト締め付け位置など､現実に即したモデルが作成可能です。
定尺長さで割りながらルート作図ができます。最短長さの設定ができ、下回った箇所は×マークを表示します。

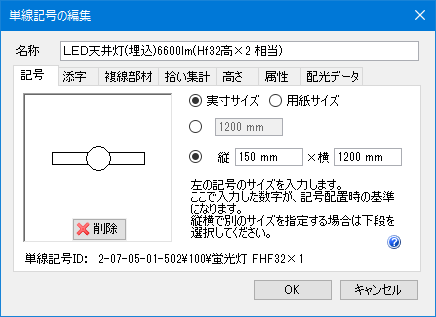

（一社）日本電設工業協会の「JECAシンボル」を搭載。シンボルに配光データ、負荷容量などの登録や、複線部材の割り当てが可能です。

シンボルに登録した情報を照度計算、3D表示に利用

配光データや複線部材の情報を照度計算、3D表示に利用可能です。
パナソニック株式会社の部材情報を取り込んだシンボルも、図面上で単線のプロット表示できます。

電気部材の単線/複線切り替え

照明器具や配電盤、スイッチ、コンセントは単線変換でシンボル表記に変更できます。

シンボルのオフセット

[単線記号のオフセット]コマンドを使い1つのデータから複数の図面に展開可能です。

配線の一括作図

敷設方法ごとに設定した高さを参照して作図します。
シンボルの移動に合わせて配線の形状も変更します。

CG表示に対応

立上り・引下げシンボル

配線と記号を同時に作図

条数記号、省略記号、エンド伏せ記号もコンテキストメニューから配線と同時に作図できます。

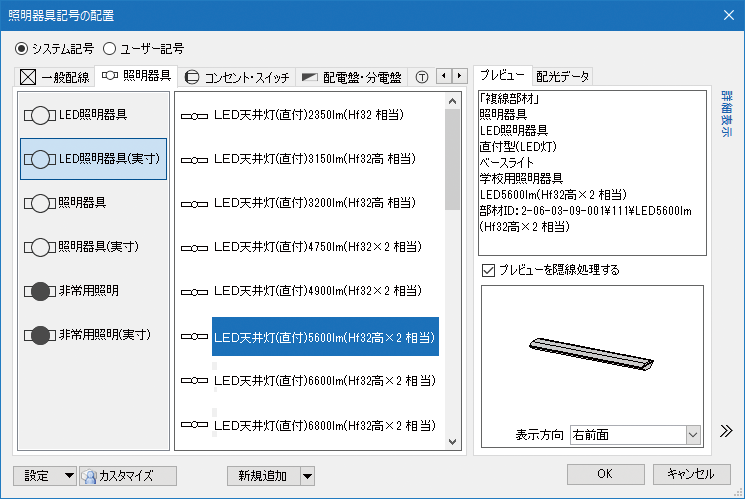

標準部材

標準で照明器具、受変電設備、盤類、電気管材など多くの部材をご利用頂けます。部材データは形状だけでなく１つ１つ属性情報を保有しており、プロパティパネルより情報の確認、編集も可能です。

部材の詳細

メーカー部材

メーカー様からご提供頂いた、属性情報が登録された高精度な機器・器具データをご利用できます。
パナソニック株式会社提供の照明器具の配光データが設定されているため、照度分布図、照度計算書に利用することができます。

メーカー提供部材の詳細

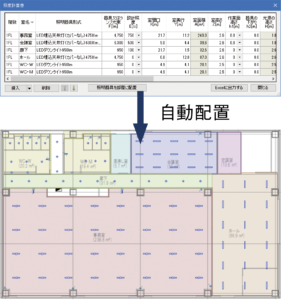

照度計算・照度計算書・照明器具自動配置

国土交通省 建築設備設計基準フォーマットで照度計算書を作成し、Excel形式で保存。照度計算書を基に、指定した部屋に照明器具を自動配置。

照度分布図

パナソニック株式会社の「ルミナスプランナー®」連携により照度分布図を作成可能です。照明器具の配光データはレブロの標準品またはパナソニック製品から選択します。

盤の管理

盤と幹線の繋がりを登録し、図面の情報より負荷容量を集計できます。
全体・幹線ごと・盤ごとの管理が可能です。

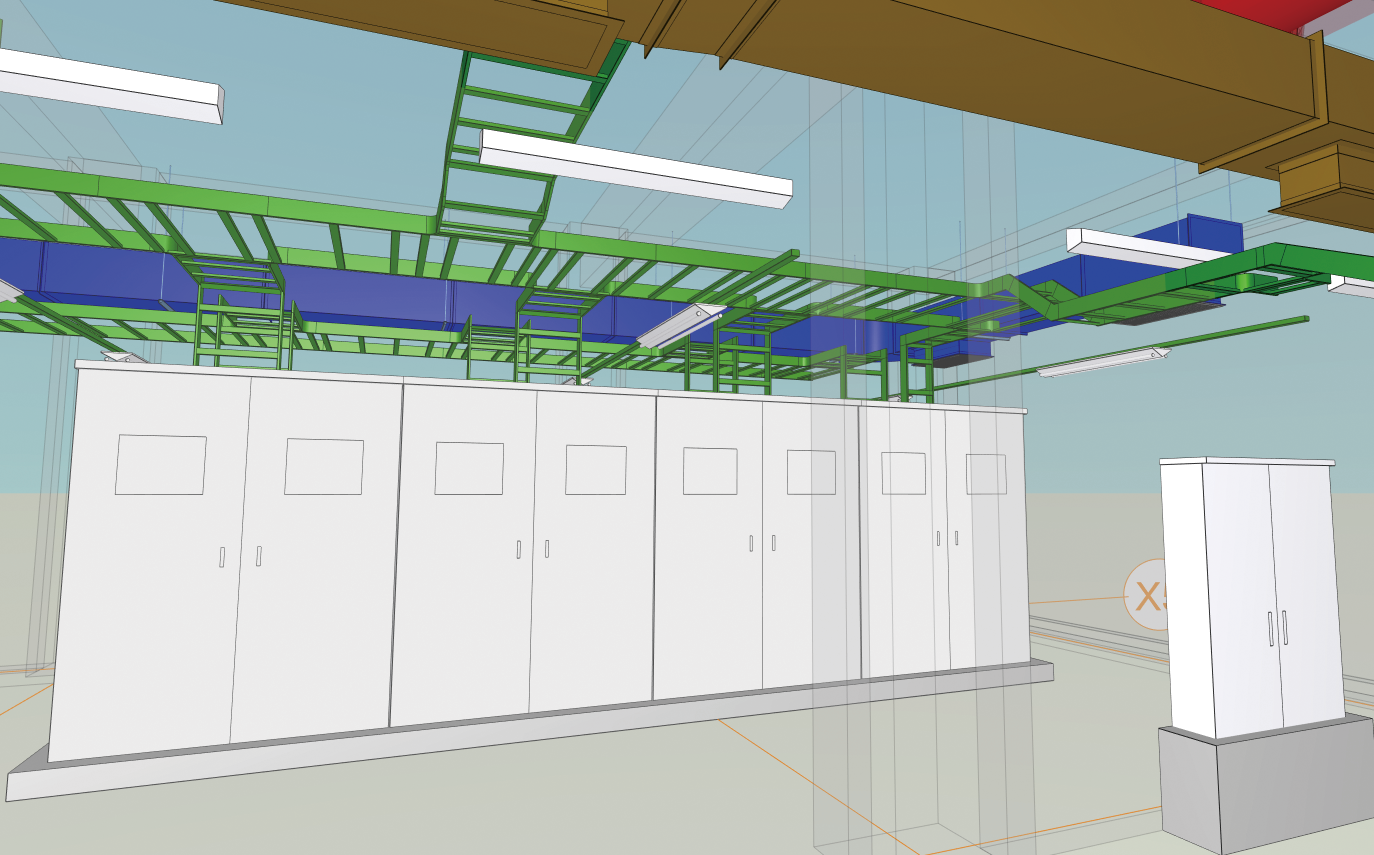

電気3D作図

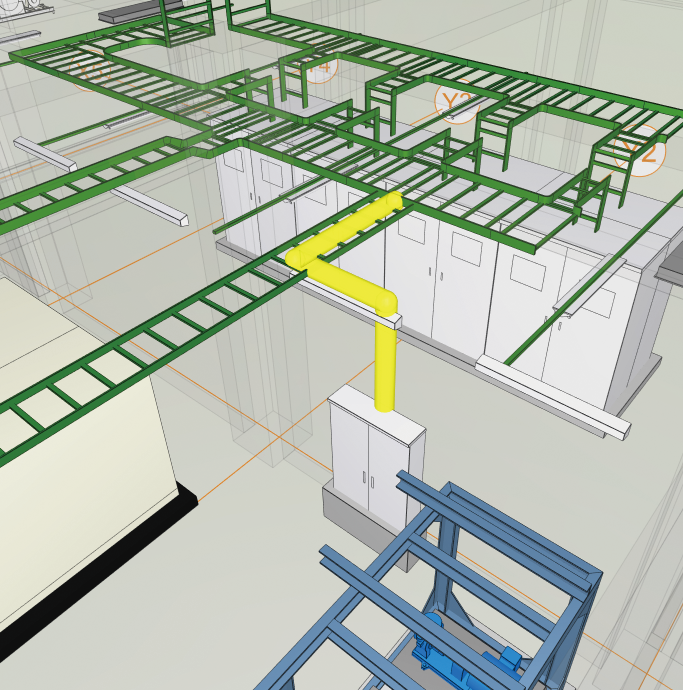

ケーブルラックやバスダクト、電線管・ケーブルなどをリアルに作図できます。

ケーブルの外径サイズを基に、ラック・電線管のサイズを選定します。
ケーブル数を変更した場合の再計算も可能です。

配線管理

ラックに敷設する配線やケーブルを設定し、図面に作図せずに拾い集計に反映します。

電気図面変換

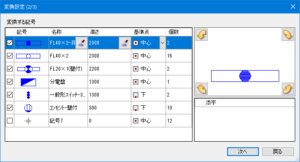

DWGやJWWなどの２DCADで作成された図面データをレブロの電気シンボル・配線に変換できます。

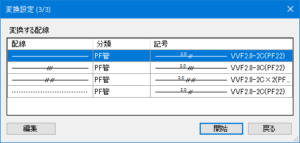

記号として抽出し、名称や高さ情報を登録、線情報は配線の条数を割り当て可能です。
