Q. グリッドを表示したい

A. ビューの編集メニューで指定します

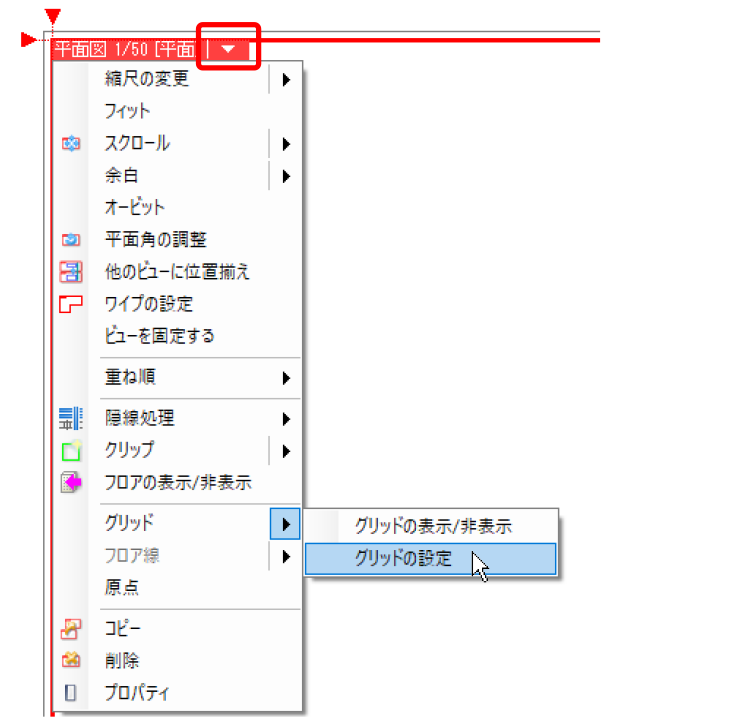

ビュー名横の▼を開きます。

[グリッド]-[グリッドの設定]を指定します。

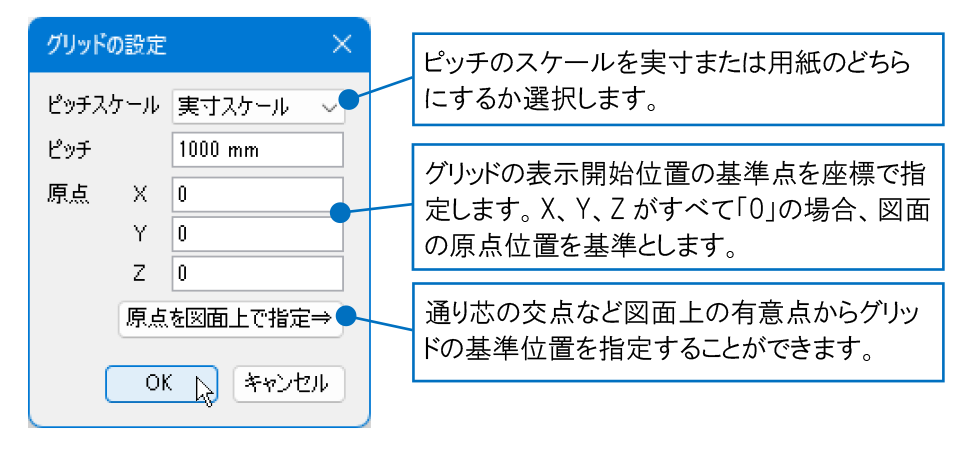

グリッドのピッチを指定します。OKをクリックします。



補足説明

「原点を図面上で指定⇒」をクリックすると、図面上の有意点(通り芯の交点など)を基準にグリッドを表示することができます。

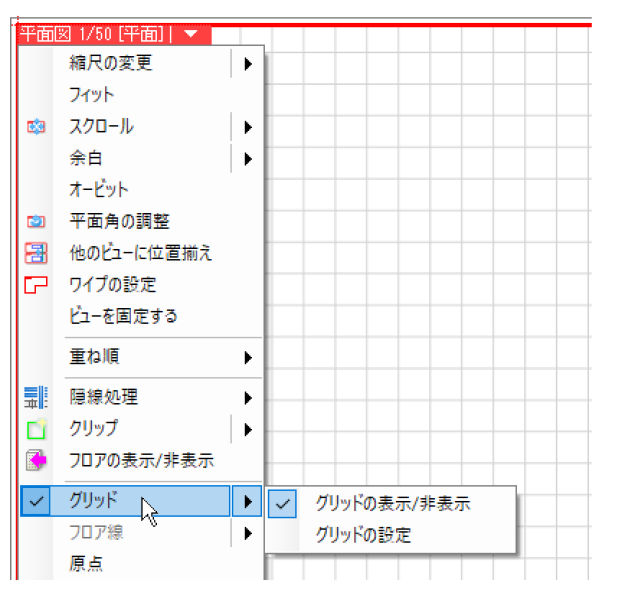

ビュー名横の▼より[グリッド]を指定すると、[グリッド]-[グリッドの設定]で指定したピッチでグリッドが表示されます。
