A.　[傾斜]コマンドを使用します

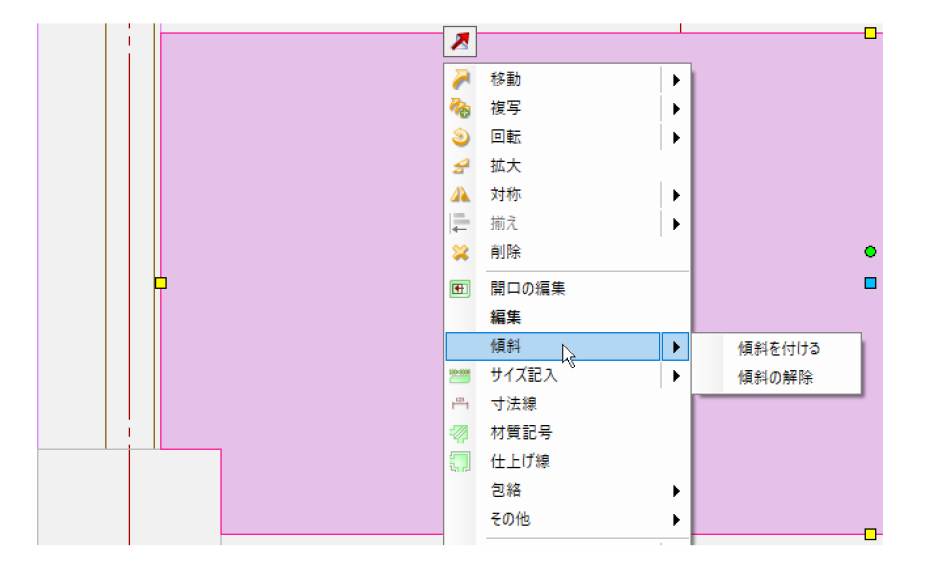

➀躯体を選択し、コンテキストメニューの[傾斜]をクリックします。

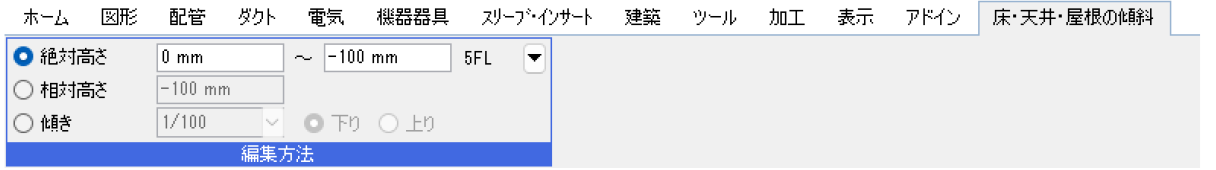

➁傾斜の編集方法を選択します。

「絶対高さ」：2点の高さを基準フロアからの高さで指定して傾斜を付けます。
　                 左の値は1点目、右の値は2点目の高さを指定します。
「相対高さ」：2点目の高さを1点目の高さからの相対高さで指定して傾斜を付けます。
「傾き」　   ：1点目の高さから設定した傾斜値で2点目の方向に下り、または上りの傾斜を付けます。

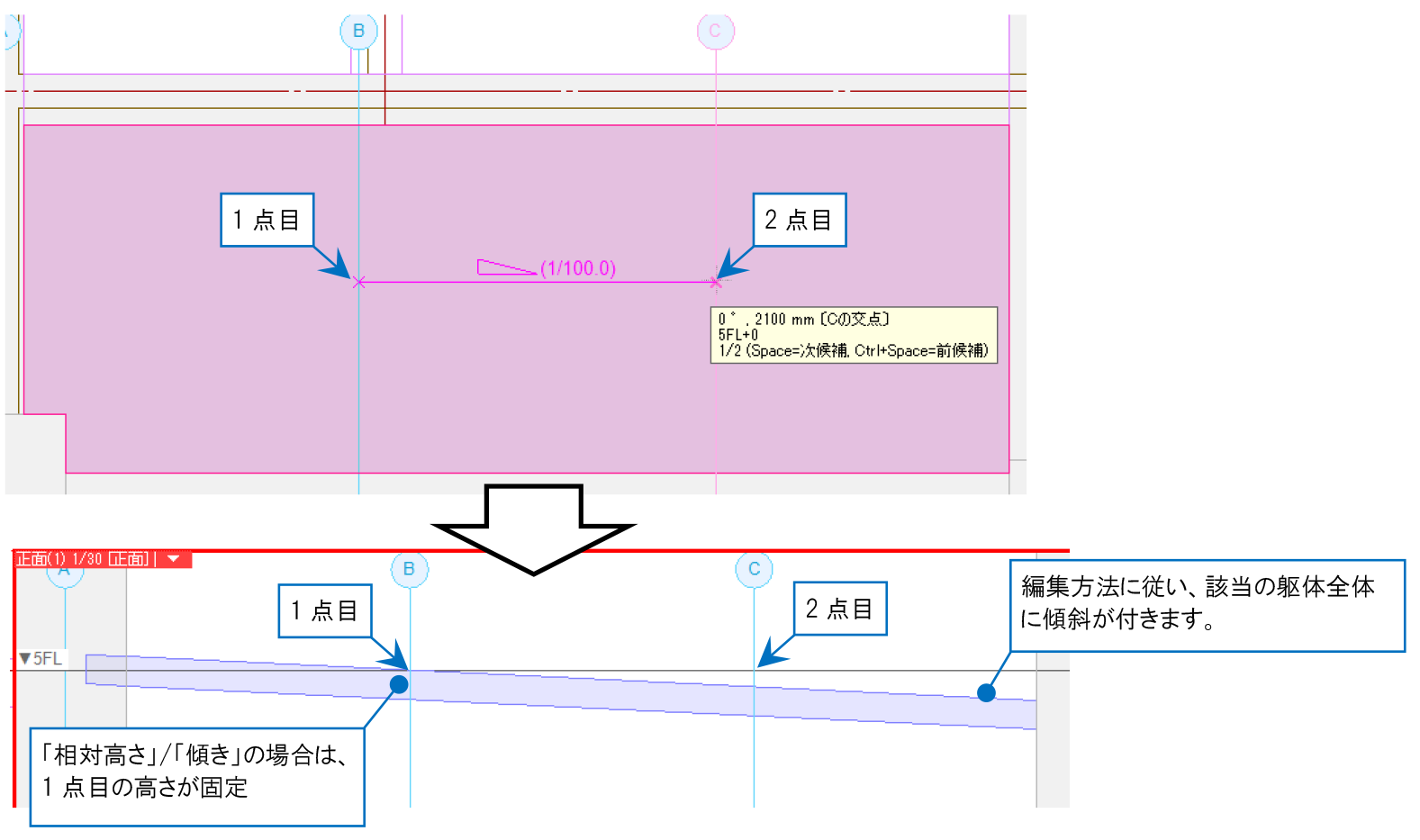

➂傾斜を付ける基準となる2点を平面図上で指定します。



補足説明

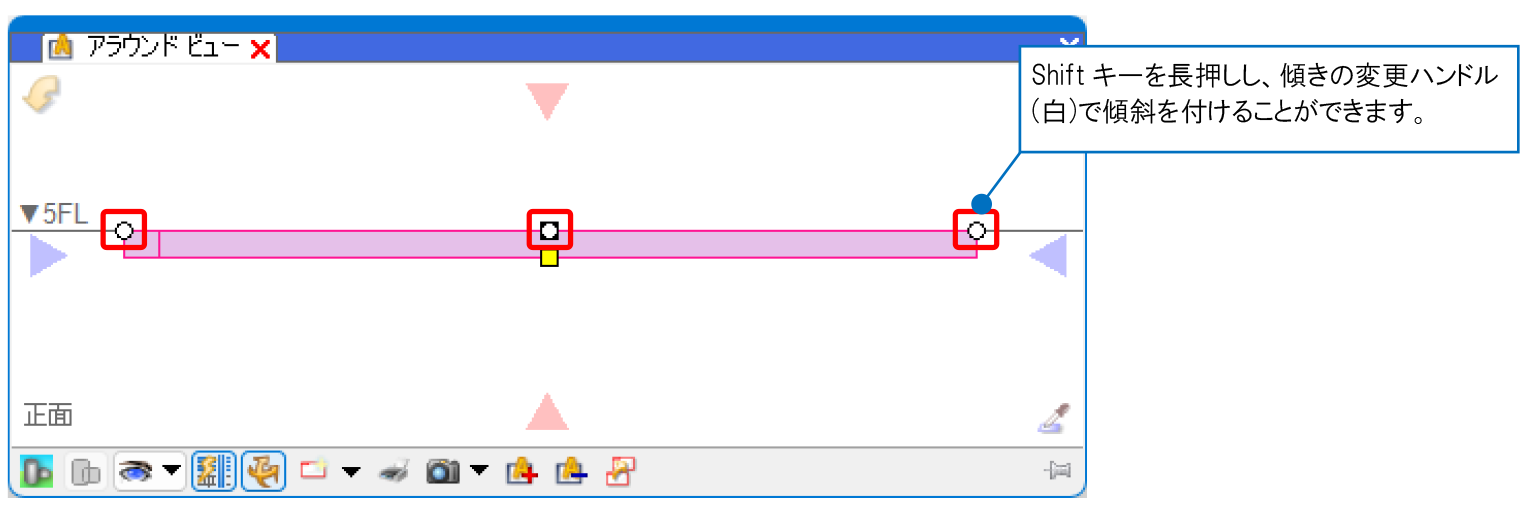

断面図上からハンドル操作で傾斜を付けることもできます。(FAQ「梁を傾斜させたい」参照)

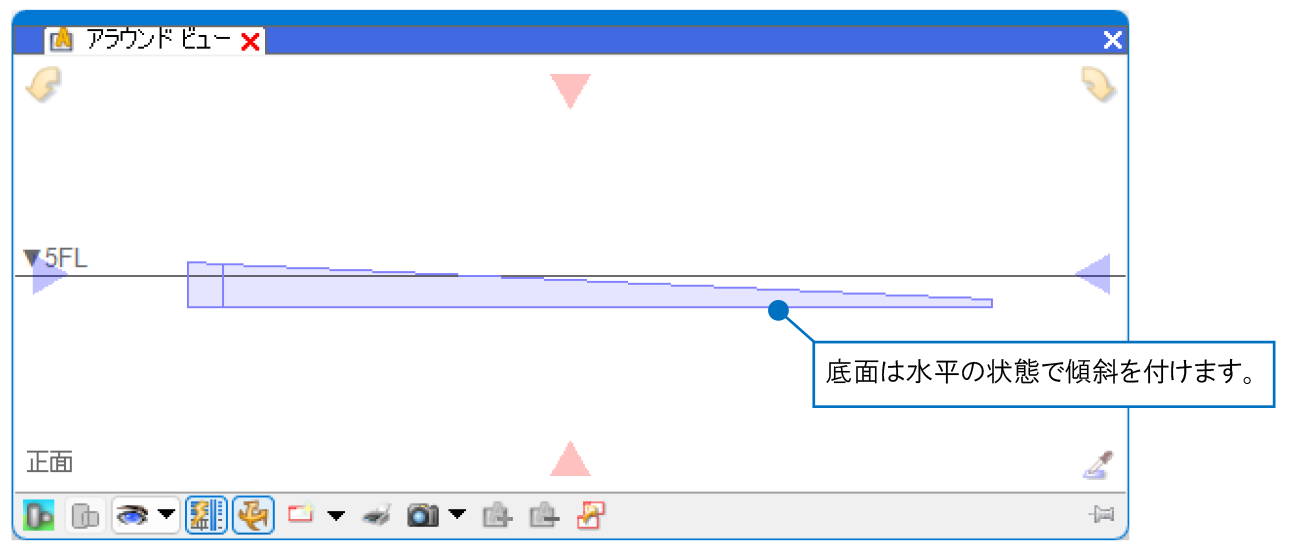

底面は水平のまま傾斜を付けたい場合は、床や天井、屋根の種類を「変厚」に変更して傾斜を付けます。
(FAQ「床、天井、屋根の厚みを変えて傾きを設定したい」参照)
