Q. バーリングを追加するには

A. [継手の変更]でバーリングを選択します



枝管を作図する時、コンテキストメニューの[継手の変更]でバーリングを選択します。



[継手の変更]にバーリングがない場合

作図している材料の継手にバーリングを追加します。[配管]タブの[材料の設定]を選択し、サブセット名を選択します。

[使用する継手、ダクト局部]の[追加]をクリックします。[継手、ダクト局部の選択]ダイアログで[配管加工用継手]-[バーリング]を選択します。

設定する継手の優先順位を↓↑で指定します。上位にあるほど優先順位が上がります。[OK]をクリックします。

[継手の変更]に、バーリングが追加されます。



補足説明

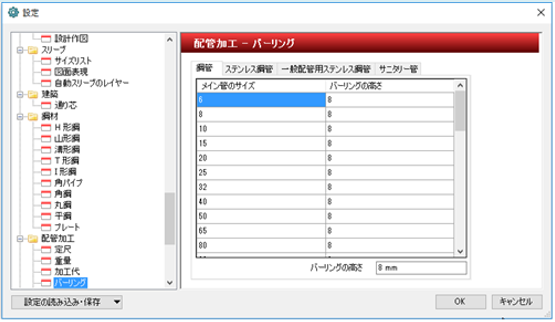

バーリングの高さは、[設定]の[配管加工]-[バーリング]で配管の材料、サイズごとに設定します。
