A.　[サイズ記入の設定]で[符号]にチェックを入れます

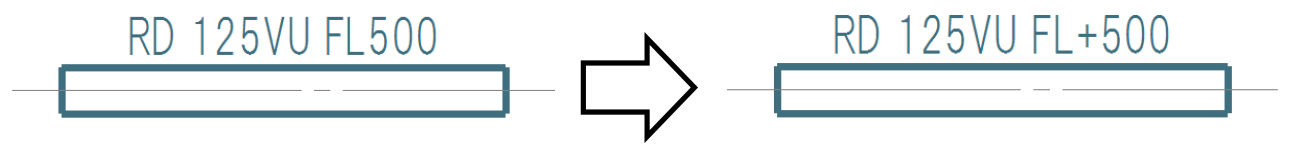

ルートにサイズ記入するとき、高さに「+」や「-」を表示させます。

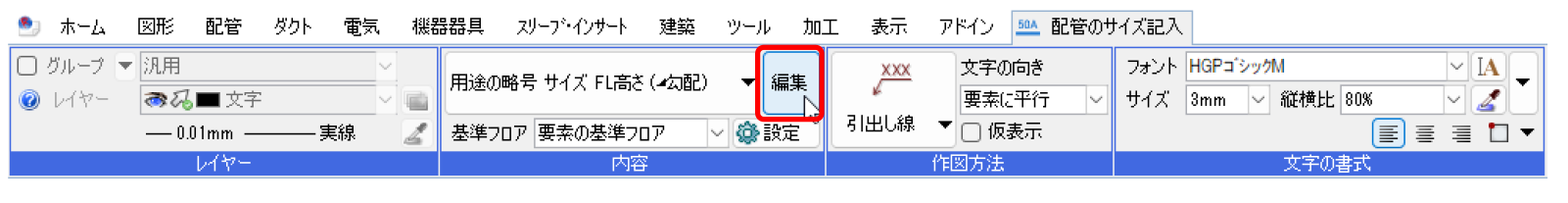

➀[配管/ダクト/電気]タブ-[サイズ記入]コマンドを起動し、リボンの［編集］をクリックします。

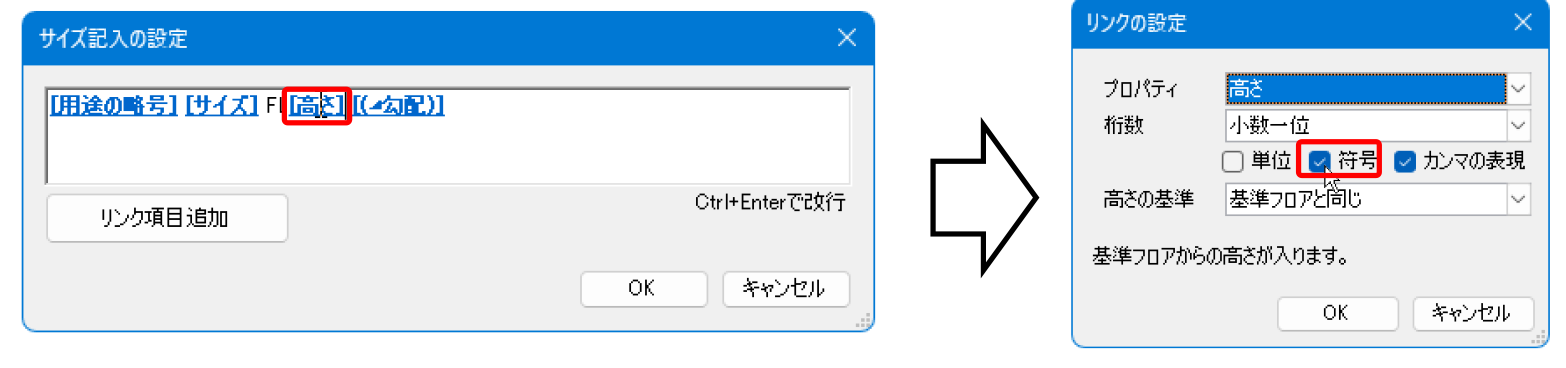

➁[サイズ記入の設定]で「高さ」をクリックし、表示された[リンクの設定]ダイアログで[符号]にチェックを入れ、［OK］をクリックします。



補足説明

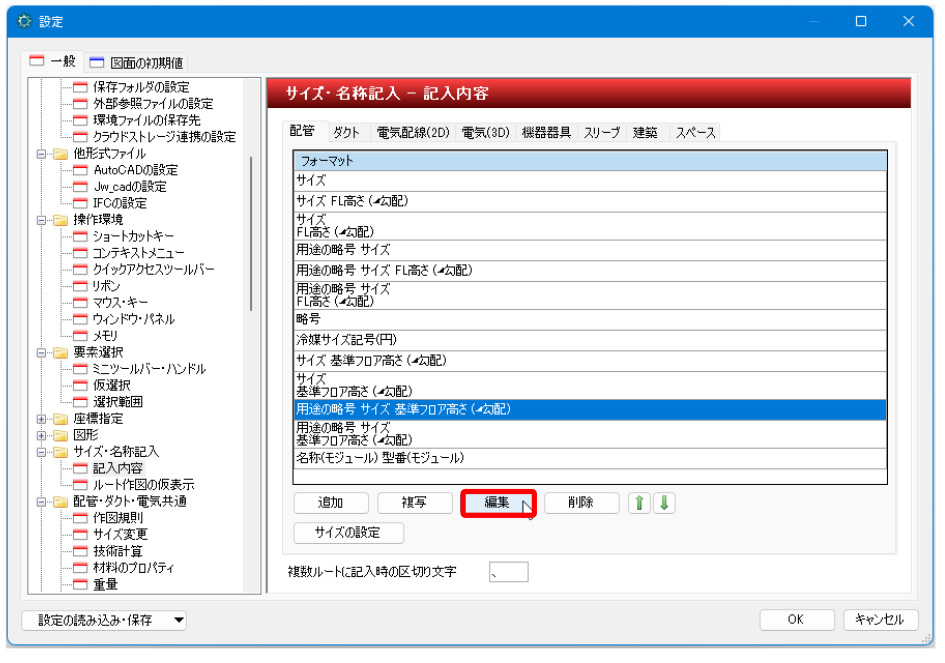

[設定]-[一般]タブ-[サイズ・名称記入]-[記入内容]から変更することもできます。
変更したいフォーマットを選択し、[編集]をクリックして変更します。



補足説明

基準フロアを指定してサイズ記入したい場合は、FAQ「作図した配管、ダクトを見下げ(見上げ)に変更したい」をご参照ください。。
