Q. 要素の一部をハッチングしたい

A. [塗り領域]で作図します

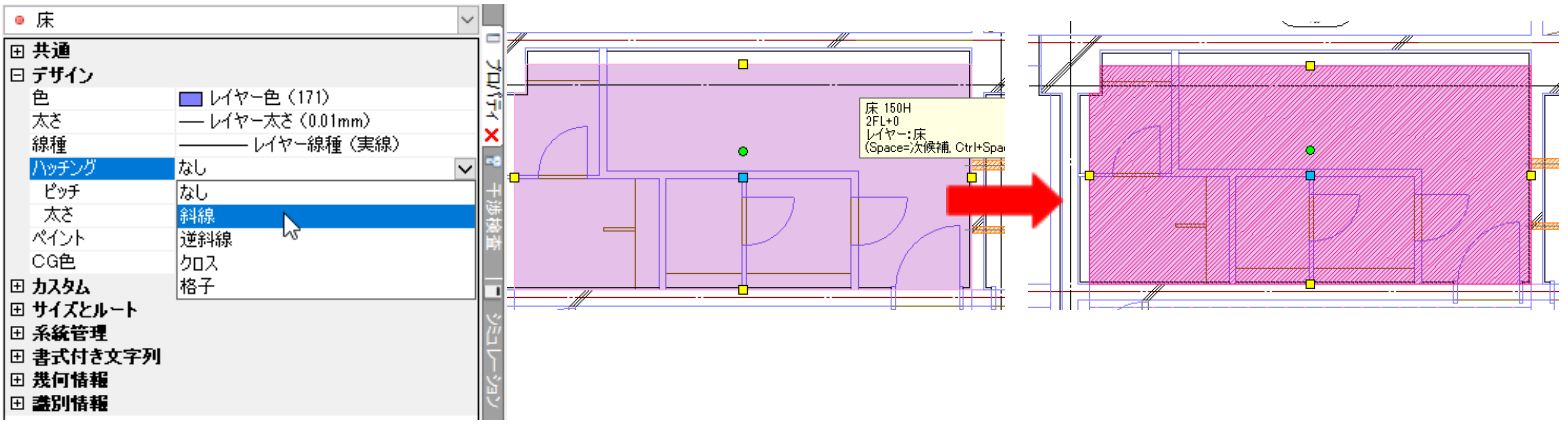

プロパティでハッチングを選択すると要素すべてにハッチングされます。
要素の一部をハッチングするには[塗り領域]で作図します。

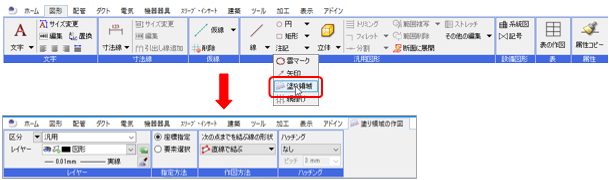

[図形]タブ-[注記]-[塗り領域]をクリックします。



[次の点までを結ぶ線の形状]とハッチングの種類、ピッチ、太さを選択します。



ハッチングしたい範囲の頂点をクリックして囲みます。

要素の一部にハッチングできます。



POINT

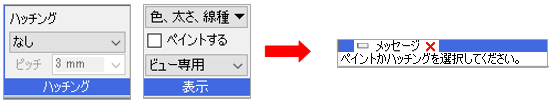

[塗り領域]はハッチングかペイントのどちらかを設定しないと作図することができません。





補足説明

ハッチングと要素をグループ化するとまとめて選択できるようになります。
