A.　[メイン管と同じ]を使います

ルートを追加する時、メインルートの高さ・サイズを取得することができます。

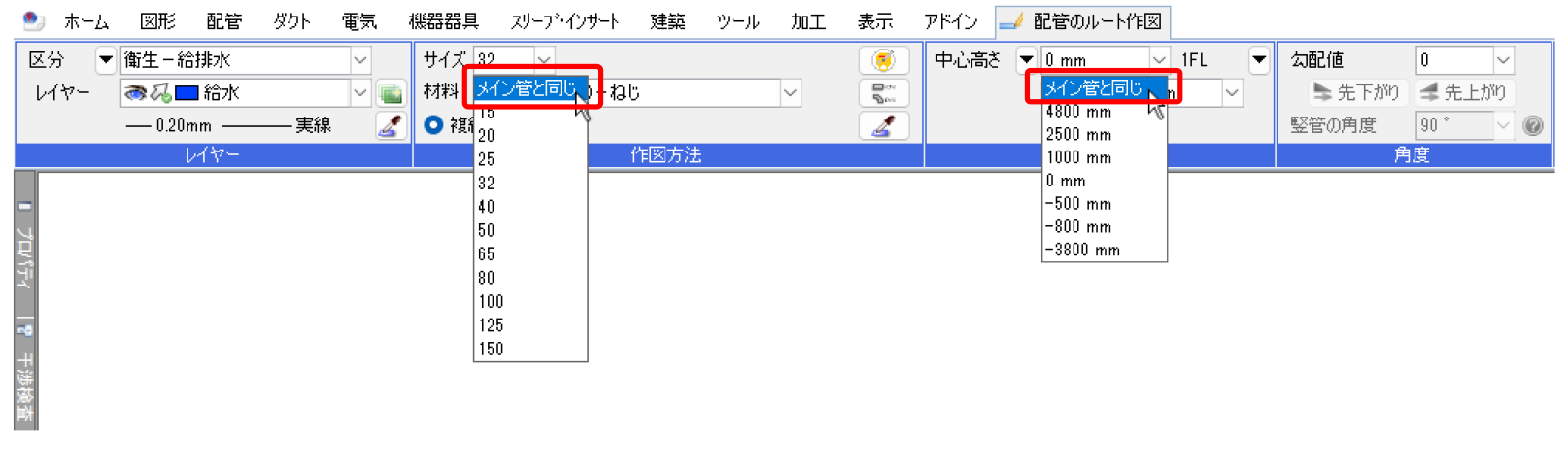

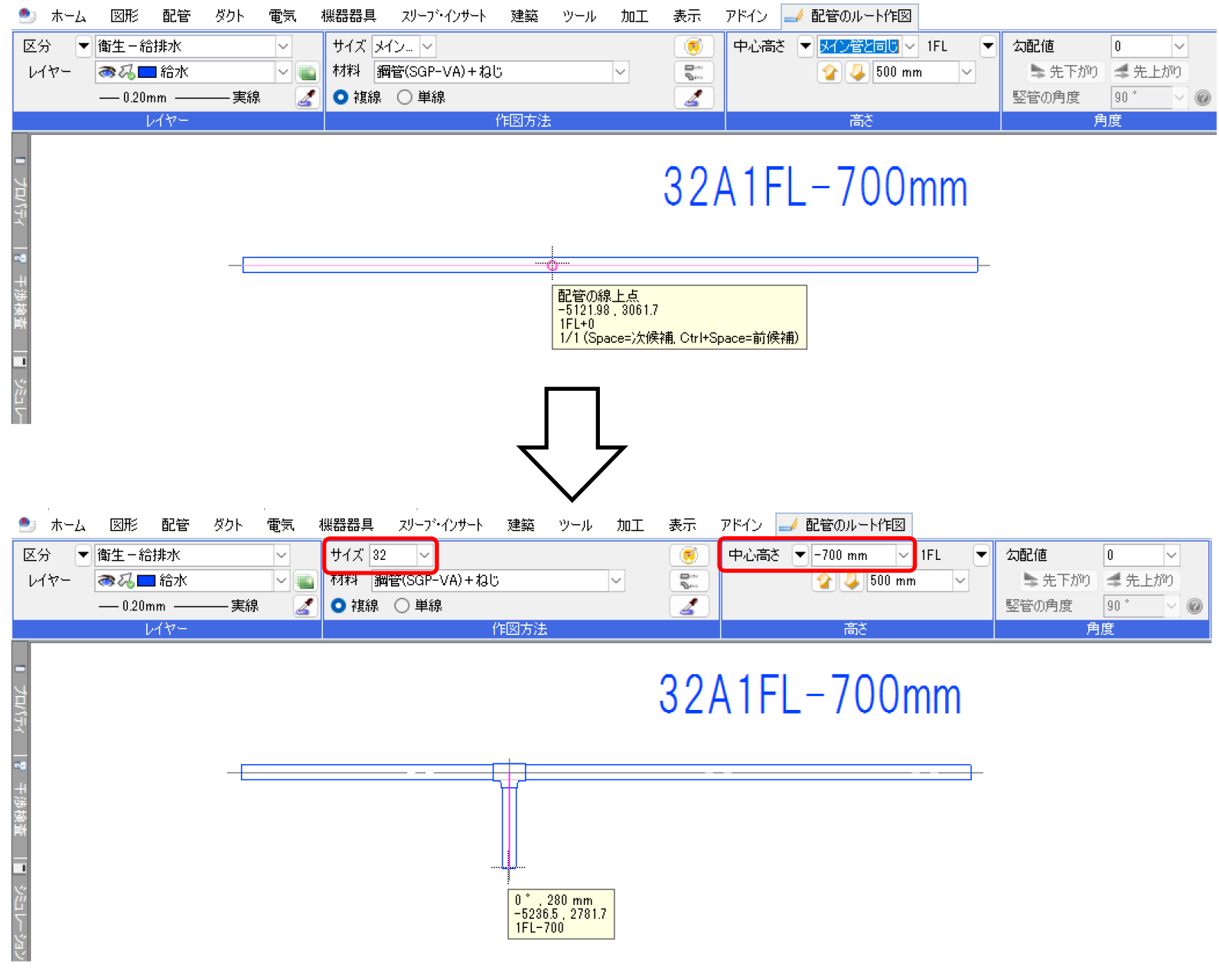

①[ルート作図]コマンドを起動し、高さ・サイズのドロップダウンから「メイン管と同じ」を選択します。



②メインルート上で取り出し位置を指定すると、メインルートの高さ・サイズを取得して作図できます。



補足説明

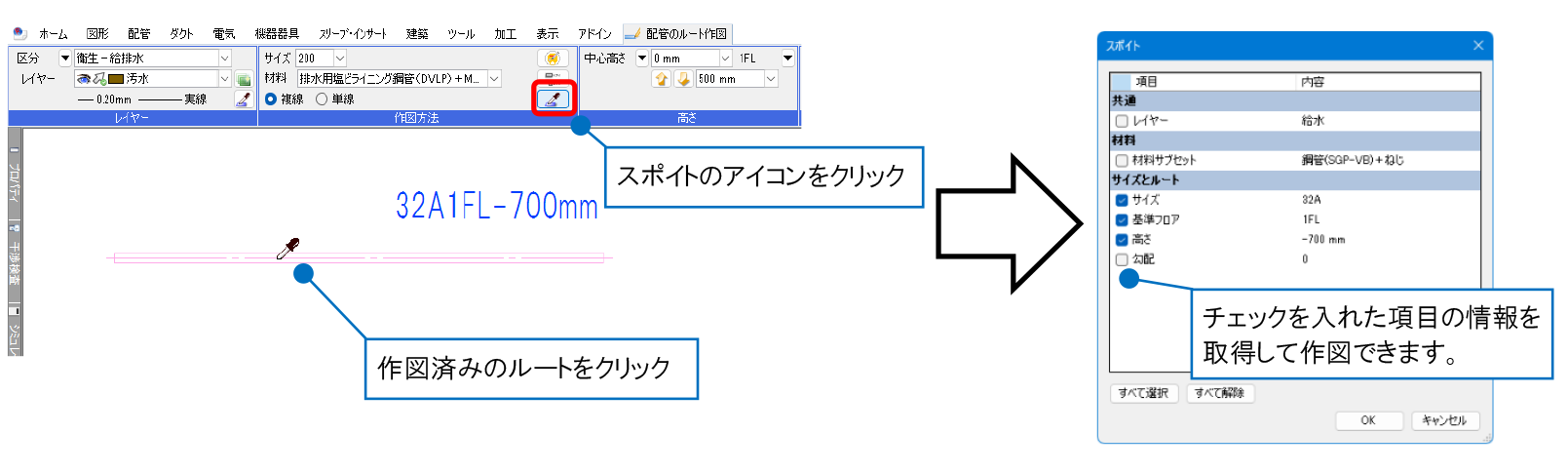

[作図方法]パネルのスポイトのアイコンを使用すると、図面上のルートから情報を取得して作図できます。
