Q. 1Fのトイレ廻りと同じ配置をコピーして2Fに貼り付けたい

A. 基準位置を指定してコピーし、基準フロアを指定して貼り付けます



1Fのビューで、2Fに貼り付ける配管を選択します。系統選択横の▼をクリックし、[機器器具含め末端まで]を選択します。選択する方向を指定し、1Fの配管、機器器具を選択します。

コンテキストメニューの[複写]-[基準位置を指定してコピー]をクリックします。

基準位置を指定します。
通り芯の交点を基準位置に指定します。

2Fのビューに切り替えます。
コンテキストメニューの[貼り付け]を選択します。

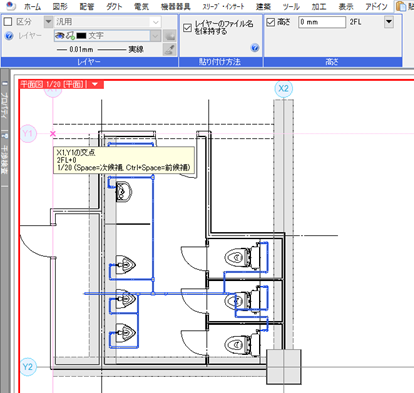

[高さ]にチェックを入れ、基準フロアを「2FL」に変更し、1Fで指定した基準位置に貼り付けます。



POINT

[高さ]にチェックを入れると、基準位置の高さを指定した高さに合わせて貼り付けます。
[高さ]のチェックを外すと、基準位置の高さを維持して貼り付けます。
