A.　「レイヤー」を変更します

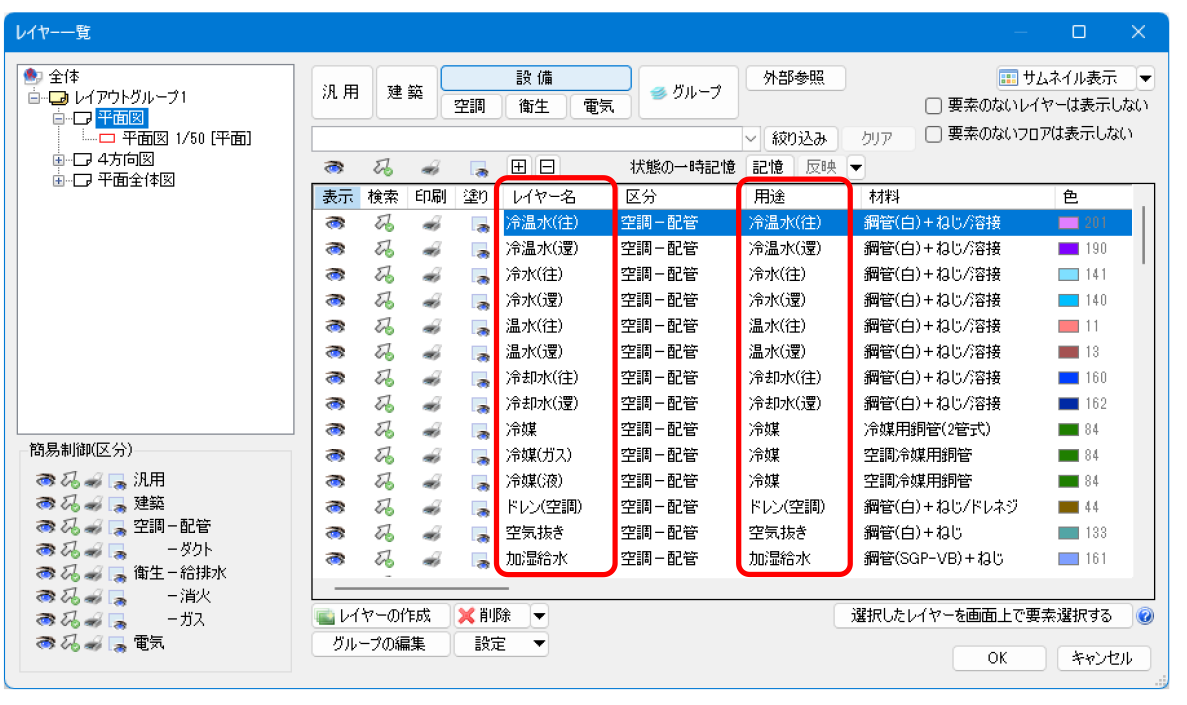

用途はレイヤーに関連付けされています。レイヤーを変更すると、変更先のレイヤーに合わせて用途も変わります。

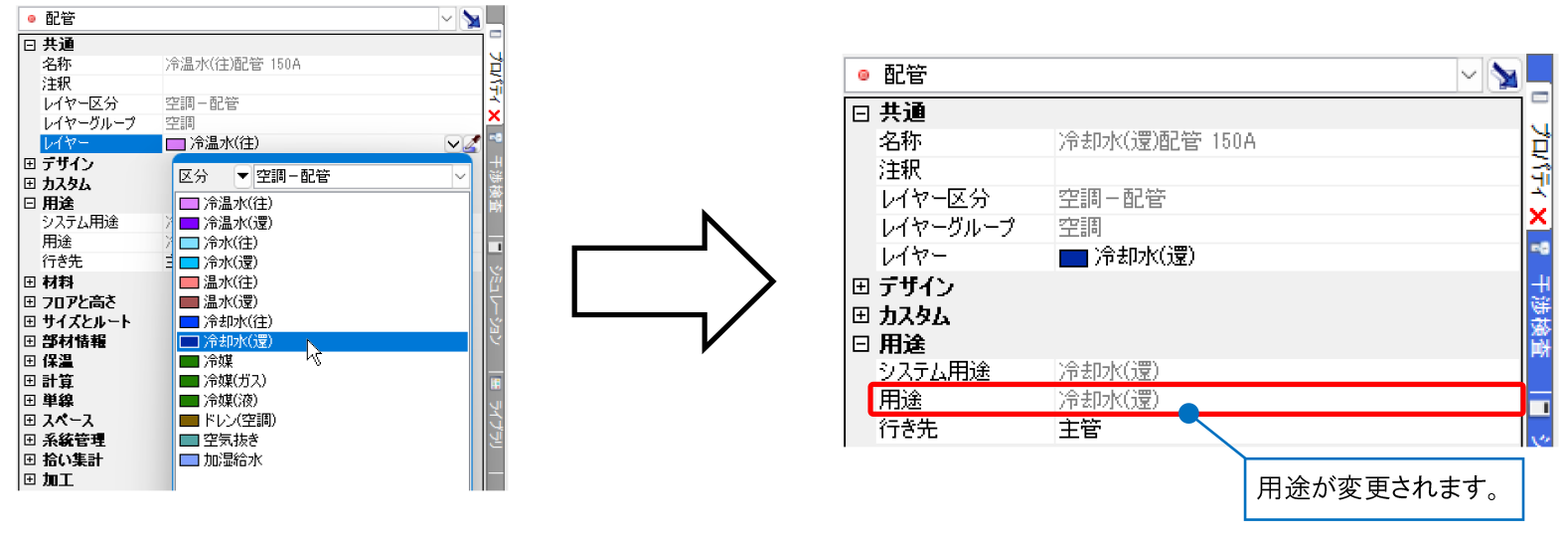

用途を変更するルートを選択し、プロパティの[共通]-[レイヤー]で配管に設定されているレイヤーを変更します。



補足説明

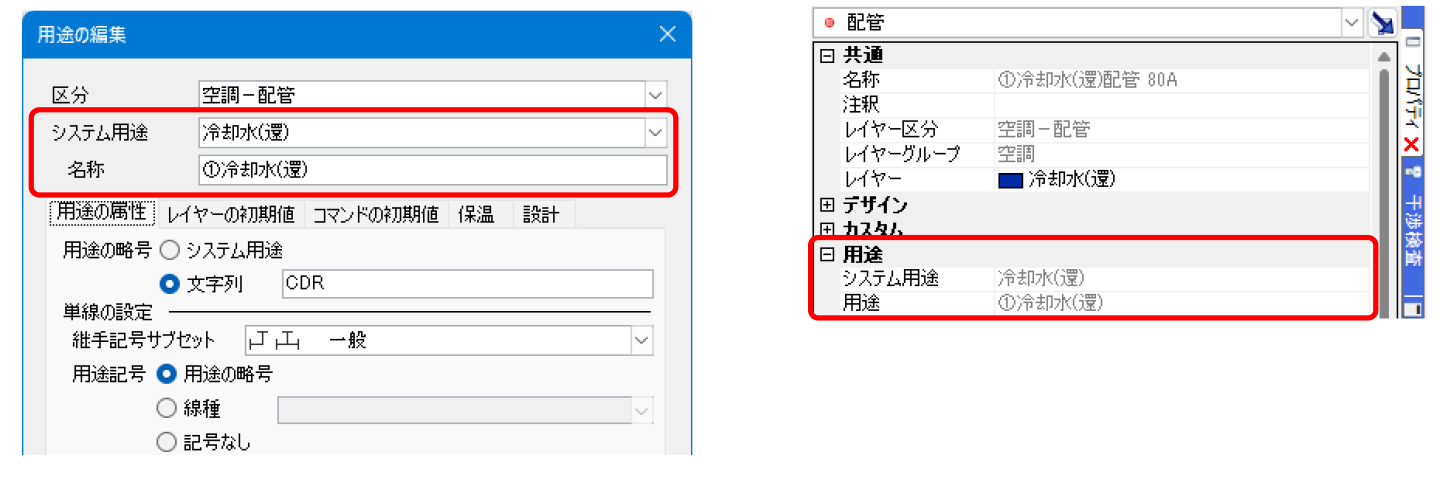

レイヤーに設定している用途は、[配管]/[ダクト]タブ-[用途の設定]から、確認や変更が行えます。
[用途の設定]の[用途の編集]ダイアログで設定している[システム用途]/[名称]が、プロパティの[用途]-[システム用途]/[用途]にそれぞれ反映されます。
