Q. 型番登録した機器を他のPCに持っていきたい

A. 機器を配置した図面を開き、[部材の編集]で登録します



[機器器具の配置]コマンドでパラメータやプロパティを変更した機器は、[型番の登録]ボタンで登録できます。



型番登録した機器を図面に配置し、図面を保存します。

保存した図面を他のPCで開きます。

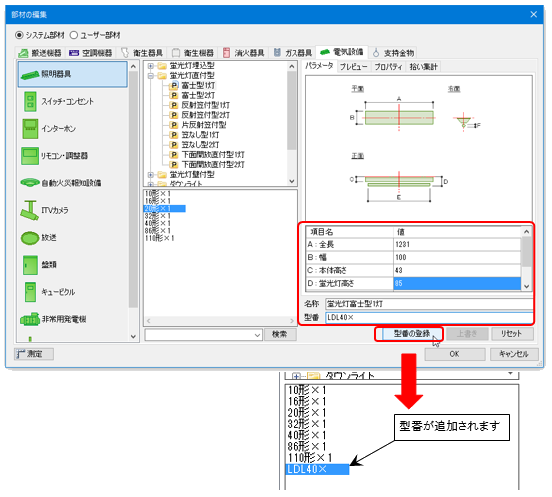

機器を選択し、コンテキストメニューから[部材の編集]をクリックします。

[部材の編集]ダイアログに元のPCで登録した機器の型番やパラメータが表示されます。
[型番の登録]をクリックします。
