Q. 2D部材にユーザー接続口を設定したい
A. 接続口を「3D+CG」方向で登録します
①登録する図形を図面上に配置します。
②[機器器具]タブ-[ユーザー部材▼–ユーザー接続口]をクリックし、接続口の種類、高さを設定します。

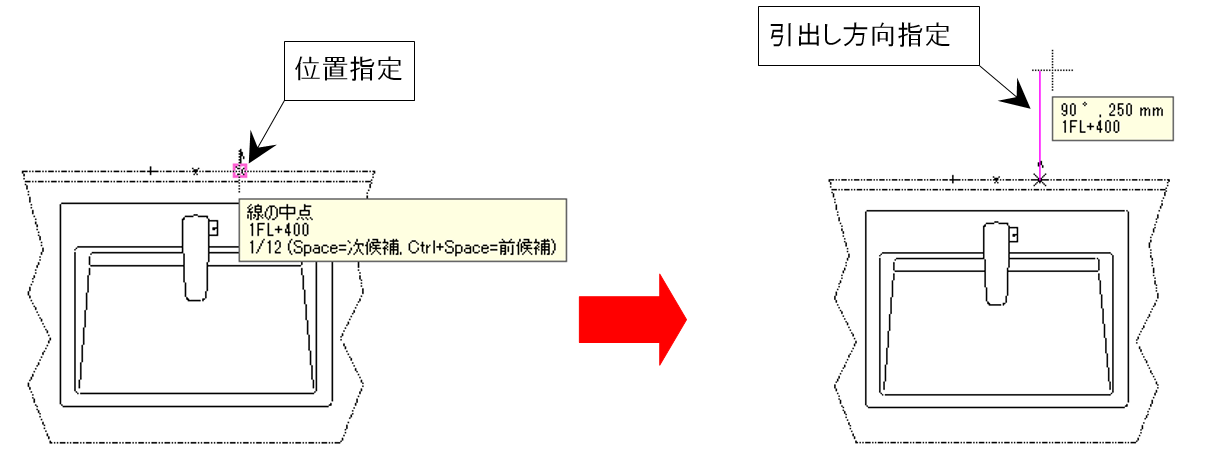

➂接続口の位置、ルートを引き出す方向を指定します。
補足説明
ルートを上、下向きに引き出す場合は、断面ビュー、アラウンドビューから方向を指定します。
④[機器器具]タブ-[ユーザー部材]より[ユーザー部材の追加]をクリックして、各方向の図形を登録します。
➂で設定したユーザー接続口は「3D+CG」の[登録]ボタンをクリックし、接続口のみ選択して登録します。
