Q. 用途記号の文字を変更したい
A. [用途の設定]で変更します

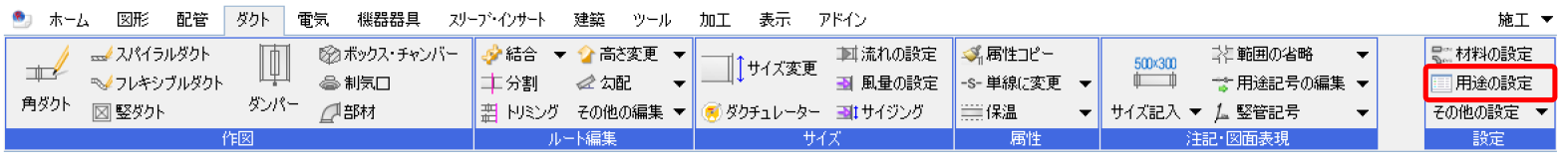

[配管]/[ダクト]タブ-[用途の設定]を起動します。

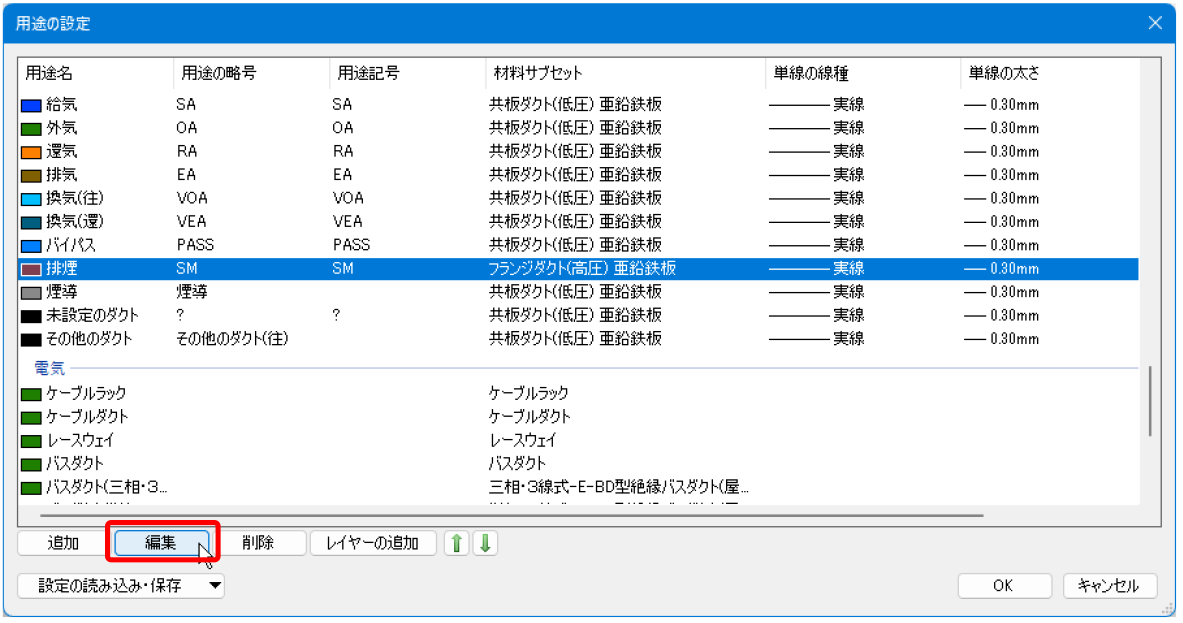

変更したい用途を選択し[編集]をクリックします。

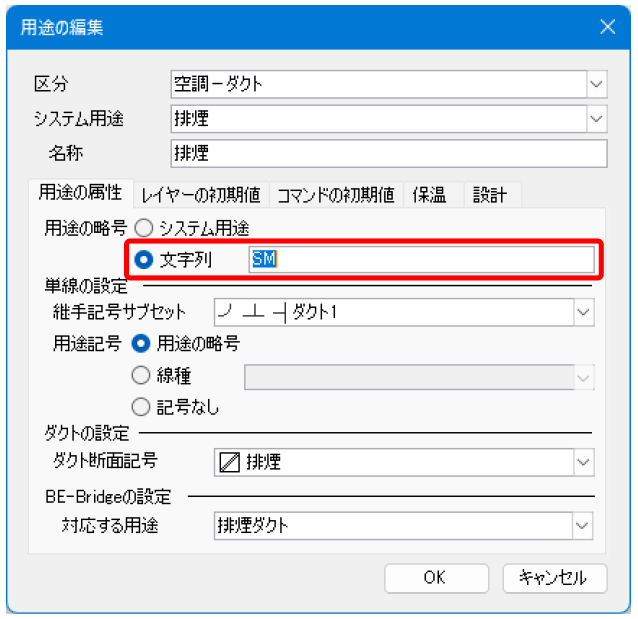

［用途の属性］タブ-［用途の略号］の文字列を編集します。
補足説明
[用途の設定]-[用途の属性]タブの[用途記号]で「用途の略号」を選択すると、配管やダクトのサイズ記入などで使用する[用途の略号]と同じ記号を単線ルート上の用途記号に使用することができます。
[用途の略号]

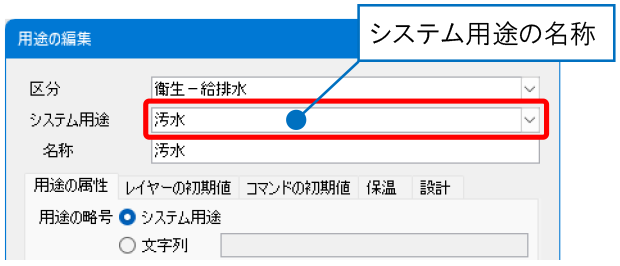

- ・「システム用途」：「システム用途」の名称を略号に使用します。
- ・「文字列」：任意の文字列を略号に使用します。
- ・「用途の略号」：[用途の略号]で設定した記号で表現します。
- ・「線種」：プルダウンリストから選択した線種で表現します。
- ・「記号なし」：単線ルート上に記号を表示しません。
