A1.　2本の配管を[結合]コマンドで結合します

A2.　2本の配管を結合後に継手を移動します

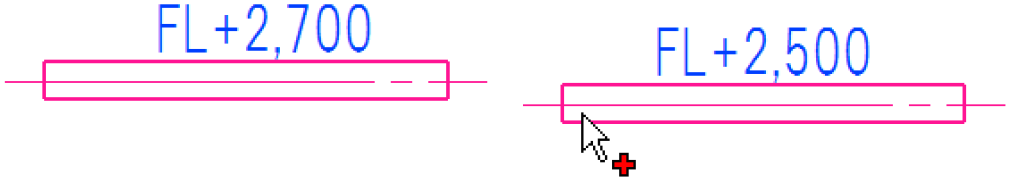

高さの違う2本の配管を45ﾟエルボで接続します。



▼A1　2本の配管を[結合]コマンドで結合します

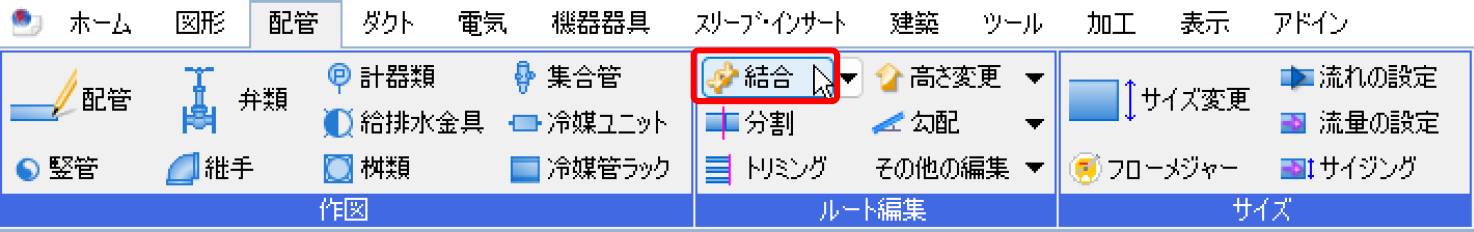

➀[配管]タブ-[結合]をクリックします。



➁結合する2本の配管を選択します。

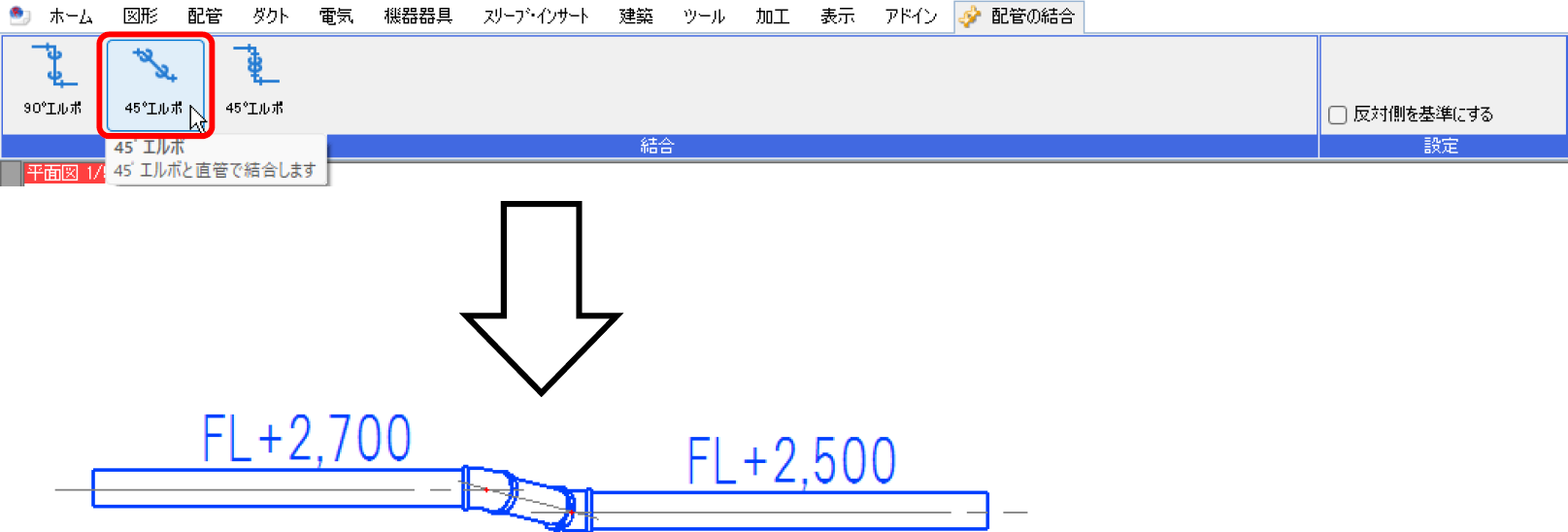

➂リボンに結合パターンが表示されますので「45ﾟエルボ」を選択します。



▼A2　2本の配管を結合後に継手を移動します

➀結合する2本の配管を選択し、コンテキストメニューで[クイック結合]をクリックします。

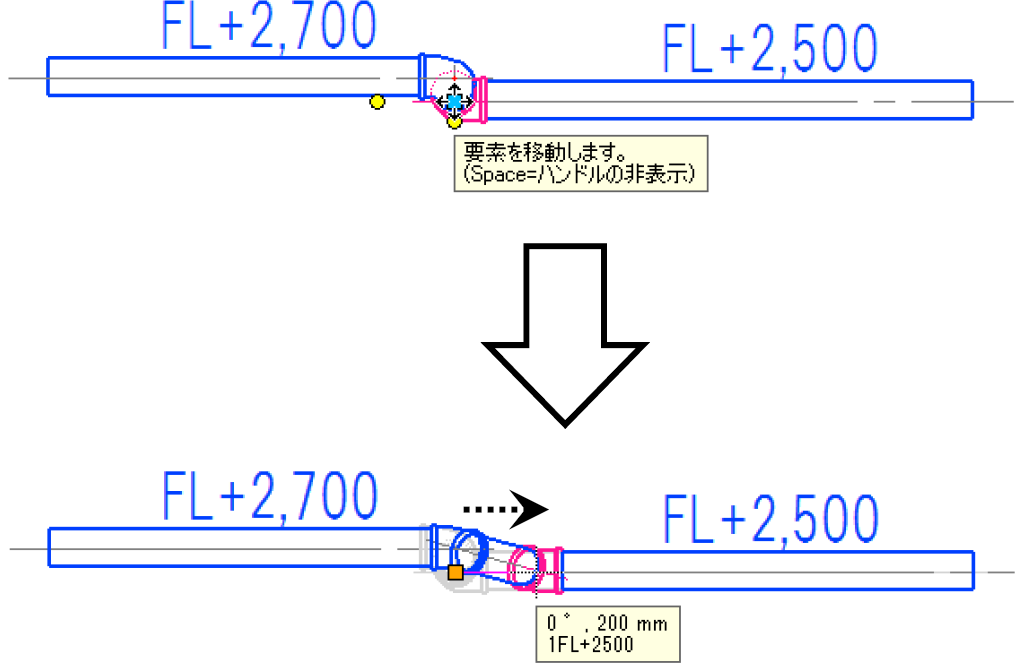

➁エルボを選択し、移動ハンドル(青)をクリックしてルートに沿って移動します。
90ﾟエルボが45ﾟエルボに変わったところでクリックして、移動を確定させます。
