Q. DK-BIM連携の「冷媒選定」の出力でエラーが表示される

A. 最新のメーカー提供部材を使用します

2020/12/17リリースのRebro2020で「DK-BIM連携」の機能アップとして「冷媒選定」「騒音計算」を追加しました。
その際、連携に必要な情報が部材に追加されています。「冷媒選定」「騒音計算」を使用する場合、情報が追加された新しいメーカー提供部材を配置する必要があります。
更新が行われていない部材を使用した場合、下記のメッセージが表示されます。



HPの[ダウンロード]-「部材ダウンロード」-「ダイキン工業様提供部材」から最新のメーカー提供部材をダウンロードします。

ダウンロード後、ZIPファイルを解凍します。



既に読み込んでいるダイキン工業の部材がある場合はタブごと削除します。
[機器器具]タブの[メーカー提供部材]を選択し、「カスタマイズ」をクリックします。



補足説明

[カスタマイズ]をクリックすると、[ユーザー部材の配置]ダイアログが編集モードに変わり、ユーザー部材の削除や移動、ダイアログのタブ、リスト、フォルダの編集ができるようになります。
リスト名などの変更もあるため、今回はダイキン工業の部材をすべて削除して更新します。



「ダイキン工業」タブで右クリックします。[タブの削除]を選択し、タブごと部材を削除します。



ダウンロードした新しい部材を読み込みます。
[設定]-[ファイルからユーザー部材の読み込み]をクリックし、ダウンロードしたデータを選択します。
追加する部材にチェックを入れて読み込みます。



新しいメーカー提供部材が読み込まれます。



既に図面上に配置した部材がある場合は、部材を選択しコンテキストメニューから[部材の編集]-[部材のリセット]で「プロパティ情報」をリセットします。

部材情報をすべて更新すると、[アドイン]タブの [冷媒選定]から冷媒選定を行うことができるようになります。



補足説明

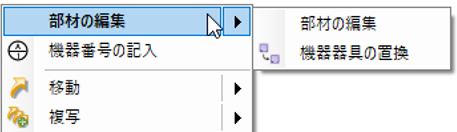

[部材のリセット]は部材を複数選択した場合は使用できません。複数の部材情報を一括でリセットしたい場合は、コンテキストメニューから[部材の編集]を開きます。

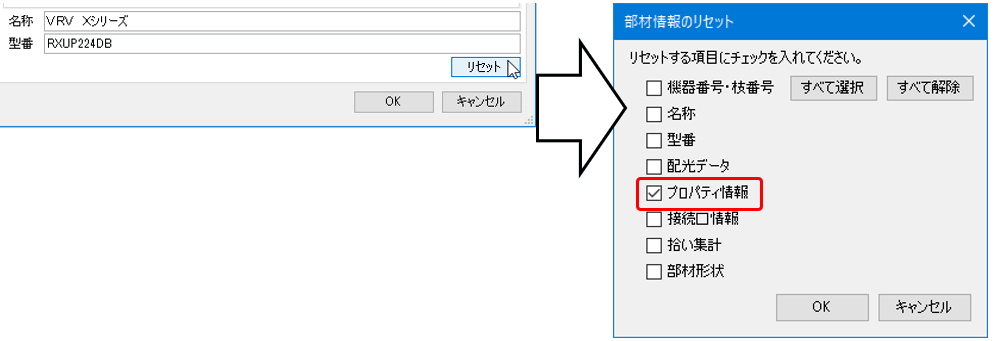

[部材の編集]ダイアログで[リセット]を選択し、「プロパティ情報」をリセットします。



補足説明

冷媒選定に対応しているメーカー提供部材は、[プロパティ]の[部材情報]に「空調機器種別(DK-BIM)」の項目が追加されています。
