Q. CGで保温を非表示にしたい

A. CGの保温の透明度を切り替えます

Rebro2020SP1より、用途ごとに保温が設定されています。
図面上では非表示になっていますが、CG画面上で表示される場合があります。
CGの保温の透明度を変更して表示を切り替えることができます。

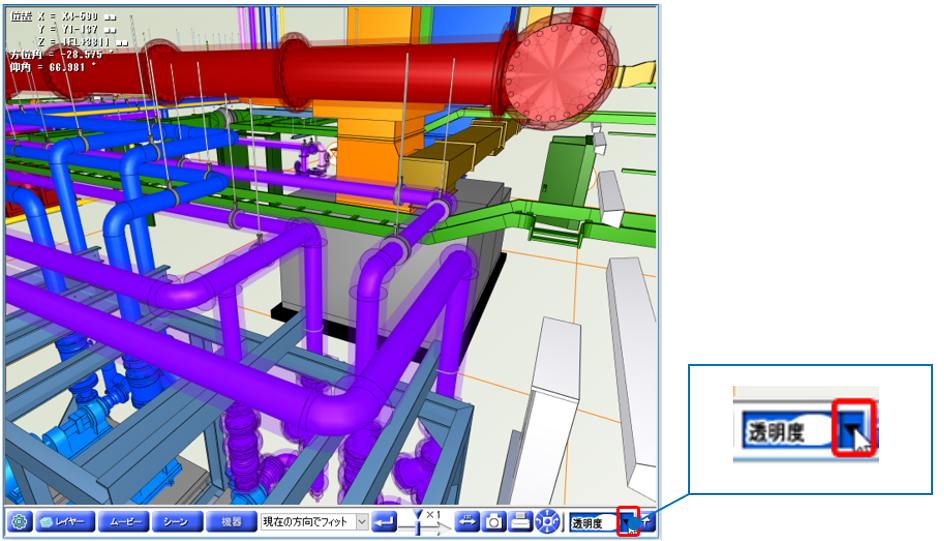

CG画面右下の[透明度]横の[▼]をクリックします。



[保温]をクリックし、保温を非表示にします。



補足説明

[保温]をクリックすると、要素に設定した保温の[通常表示] [半透明] [非表示] を切り替えることができます。

 要素に設定した保温を通常表示(不透明)します。

 要素に設定した保温を半透明にします。

 要素に設定した保温を非表示にします。



補足説明

用途ごとの保温の設定を変更したい場合は、FAQ「保温を一括で「なし」に切り替えたい」をご参照ください。
