Q. 偏心レジューサを作図するには

A. 同心レジューサを[ルートの揃え]コマンドで変更します



ルートの途中でサイズを変更し、同心レジューサで作図しておきます。



偏心レジューサに変更するレジューサを選択します。

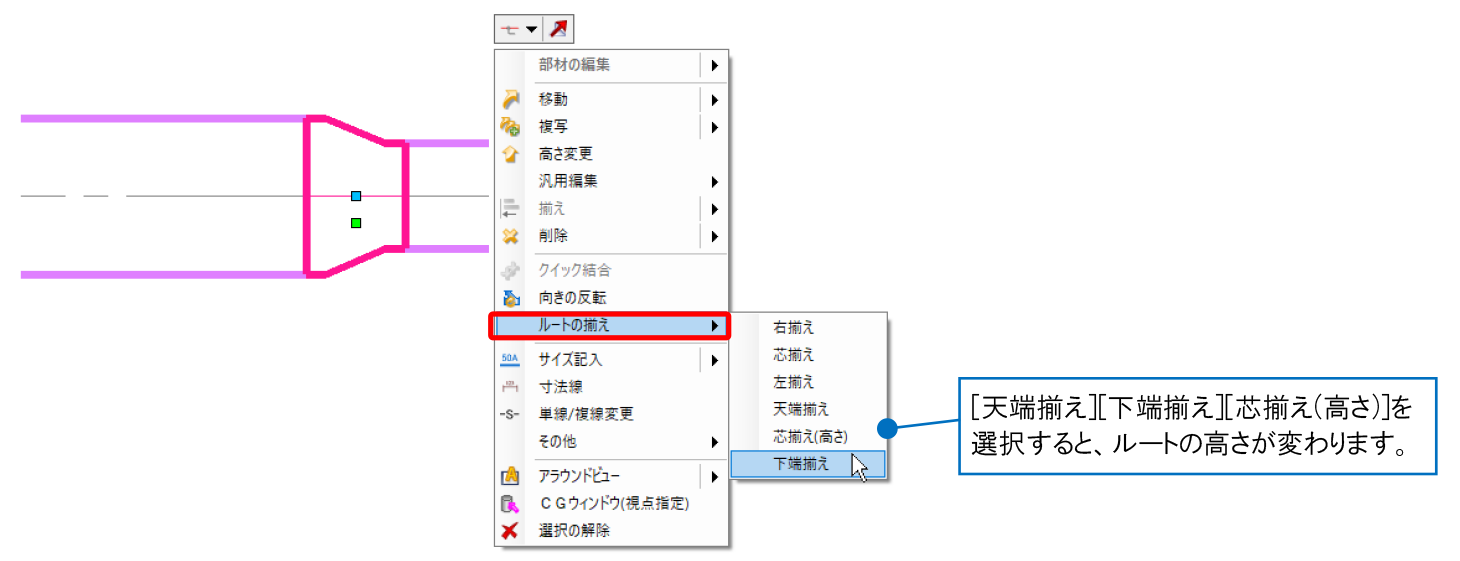

コンテキストメニューの[ルートの揃え]から揃える位置を指定します。

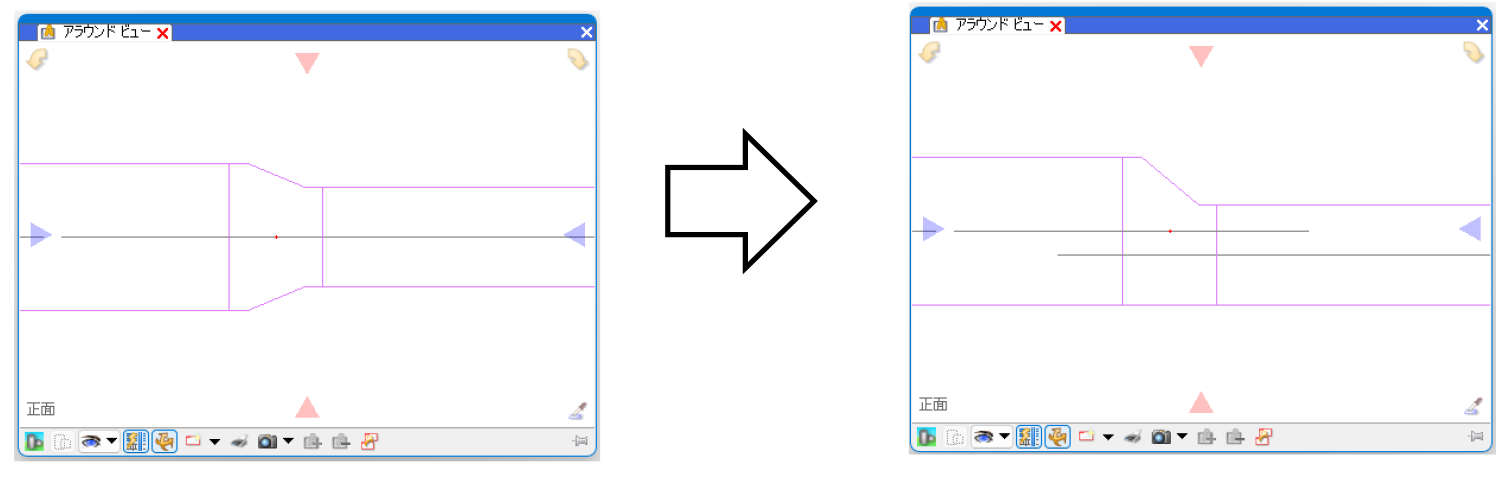

偏心レジューサに変更されます。



補足説明

[ルートの揃え]で[天端揃え][下端揃え][芯揃え(高さ)]を選択すると、ルートの高さが変わります。

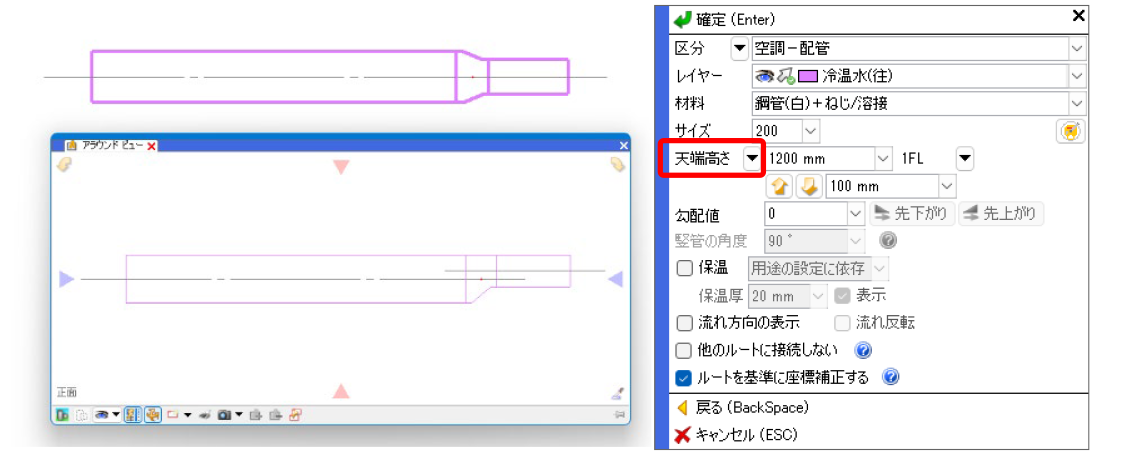

プロパティから、[高さ][天端高さ][下端高さ]の確認ができます。

高さ方向に偏心する場合は、「天端高さ」または「下端高さ」を選択して
作図すると、サイズを変更したときに偏心レジューサが作図されます。
