A. [用途の設定]で変更します

ダクトの断面記号は、[用途の設定]から用途ごとに変更できます。

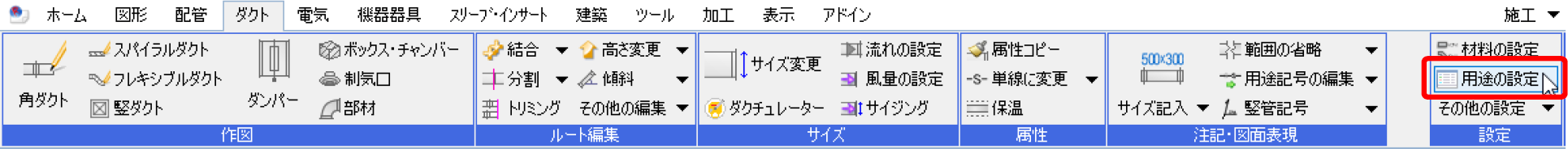

①[ダクト]タブ-[用途の設定]をクリックします。

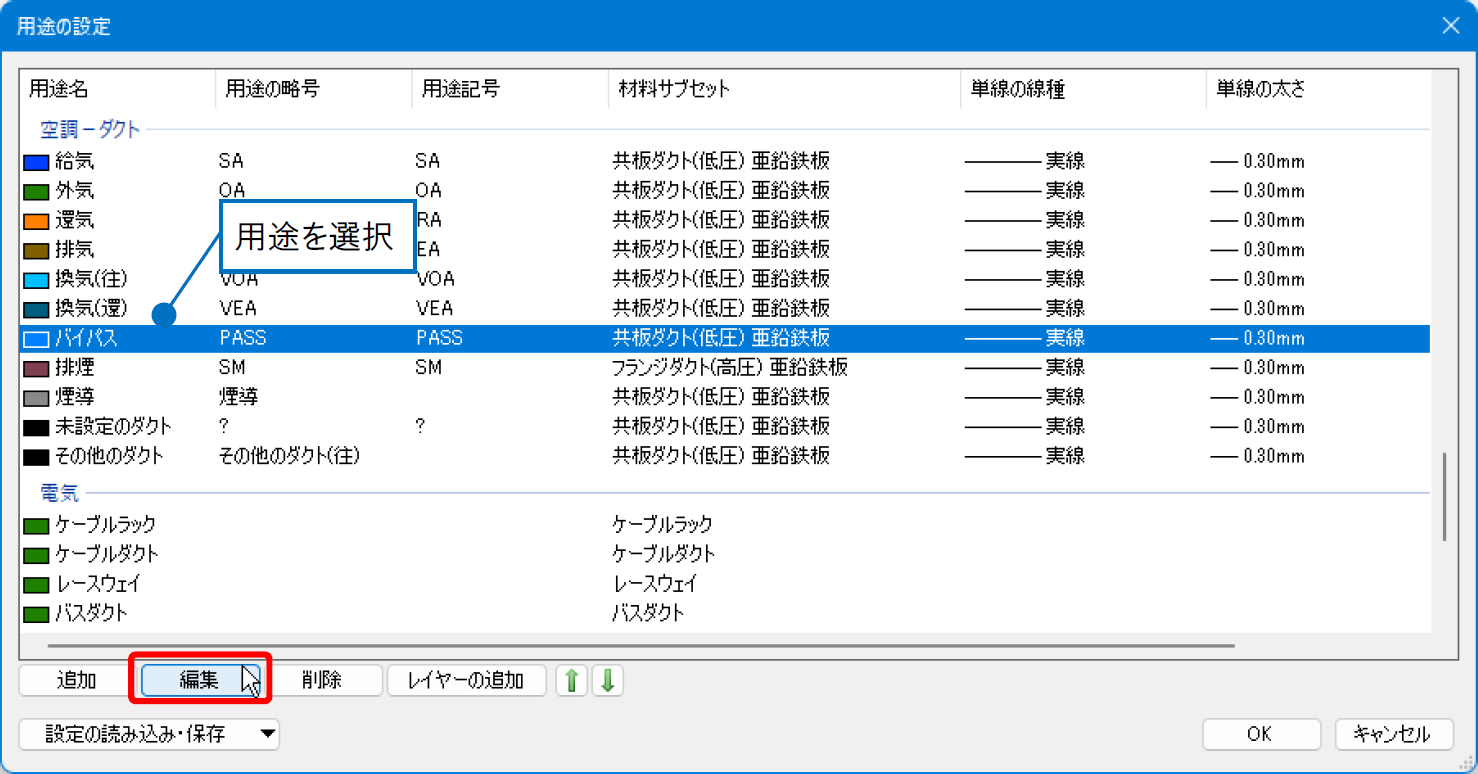

②断面記号を変更したい用途を選択し、[編集]をクリックします。

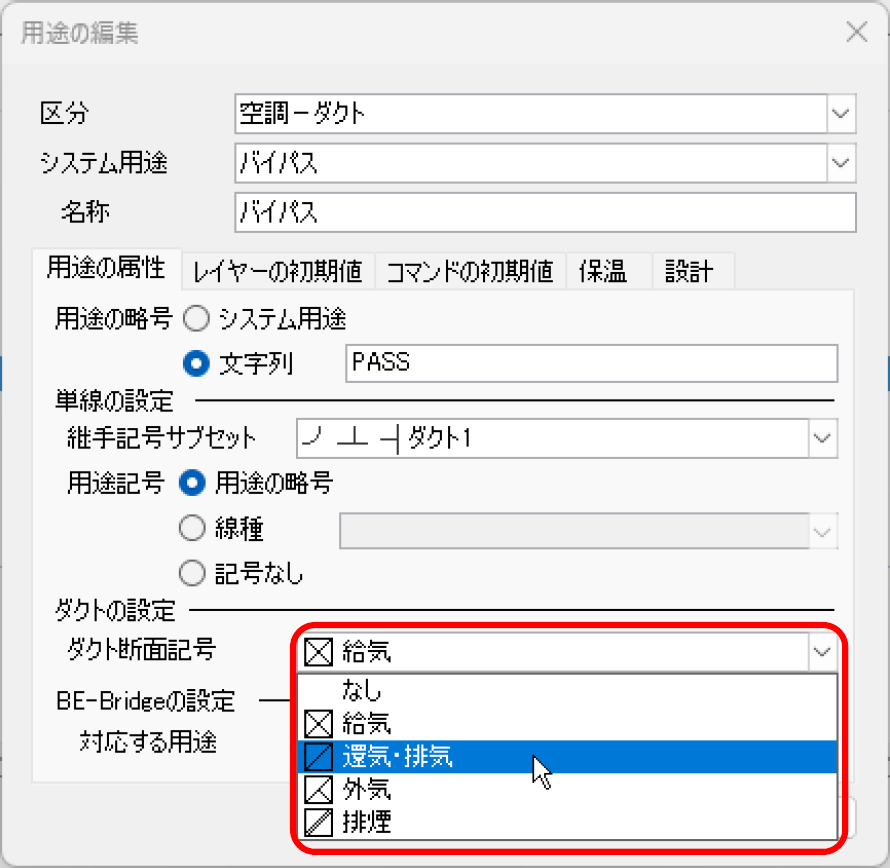

③[用途の属性]タブで、ダクト断面記号を変更します。



補足説明

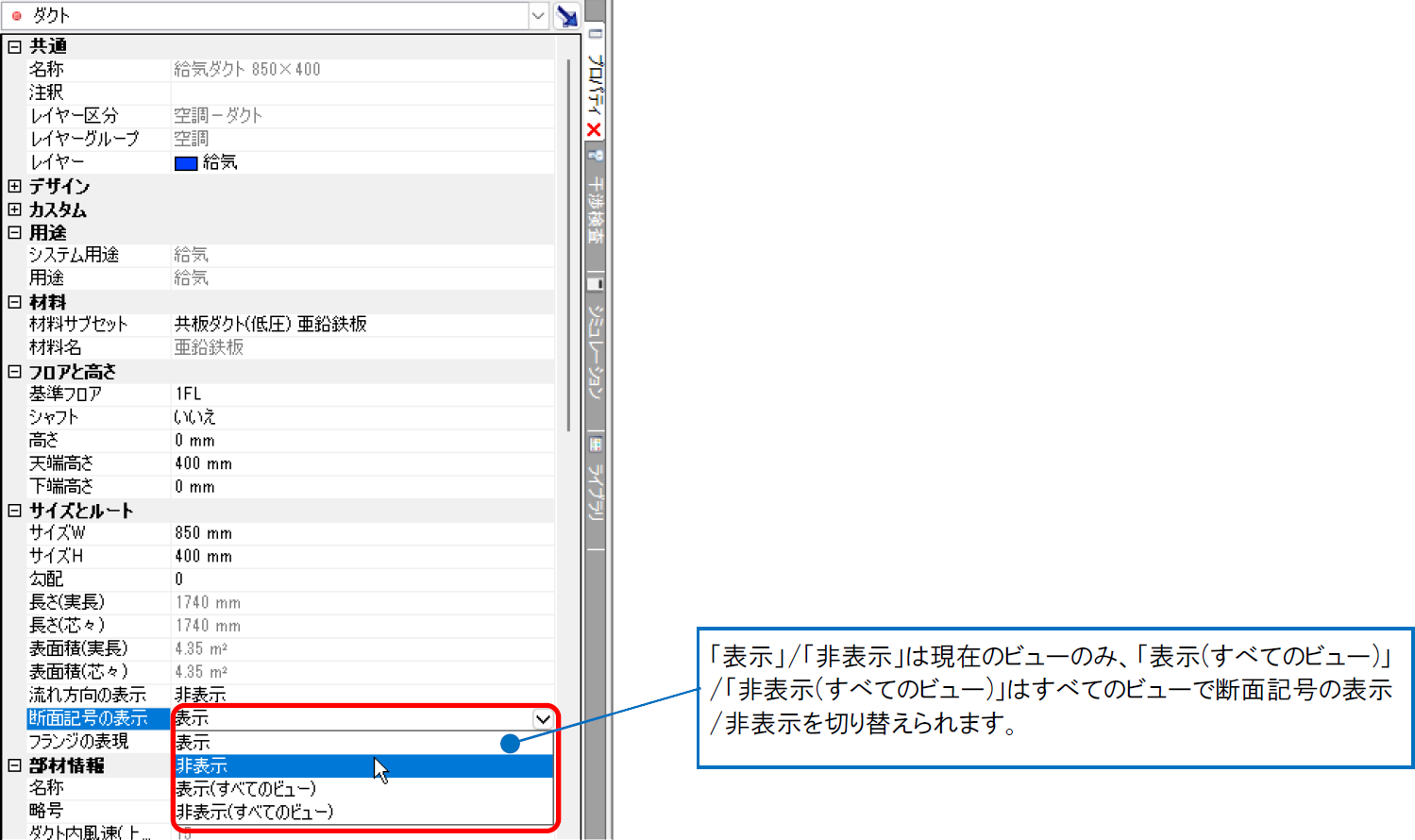

断面記号を非表示にしたい場合は、作図後に竪ダクトのプロパティの[サイズとルート]-[断面記号の表示]を「非表示」に切り替えます。
