Q. バルブの寸法を入力して配置するには

A. パラメータに数値を入力します

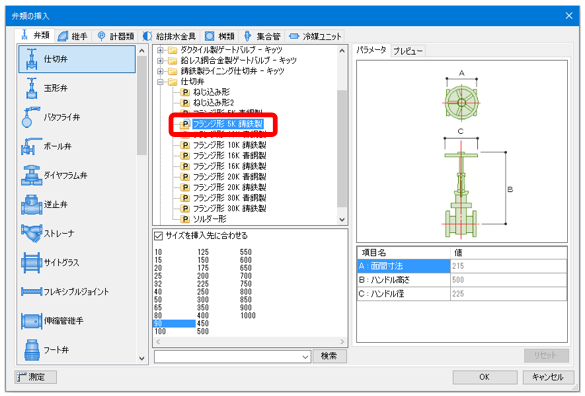

[配管]タブの[弁類]コマンドを起動します。弁類名の前に「 」があるものは、面間寸法などを変更することができます。

バルブのサイズを選択し、[パラメータ]タブに切り替えます。[面間寸法][ハンドル高さ][ハンドル径]の数値を変更します。
入力する内容はバルブの種類ごとに異なります。



補足説明

配置後は、バルブを選択し、[プロパティ]もしくはコンテキストメニューの[部材の編集]から変更することができます。
