Q. バルブの種類を変更するには

A. [部材の編集]で変更します

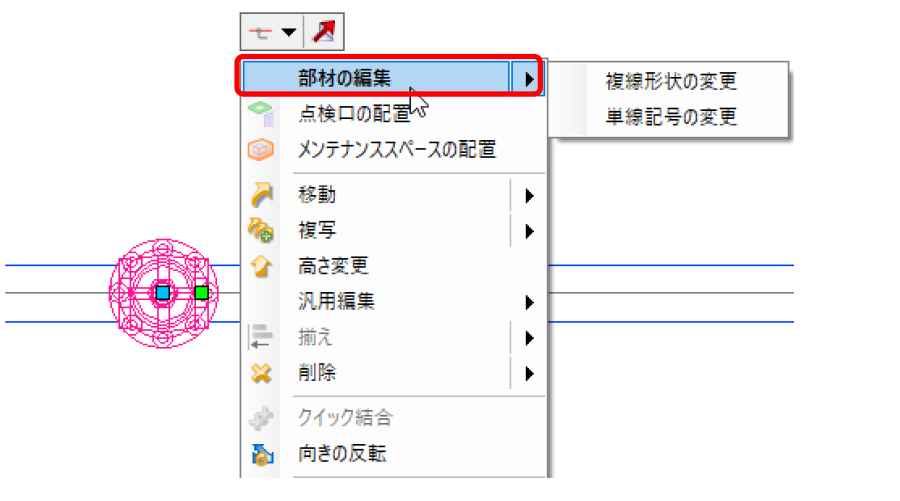

変更するバルブを指定し、コンテキストメニューの[部材の編集]を指定します。



補足説明

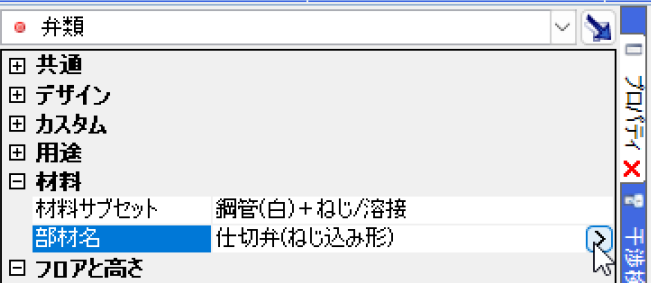

[部材の編集]はプロパティの[材料]-[部材名]のボタンをクリック、または部材をダブルクリックしても起動することができ ます。

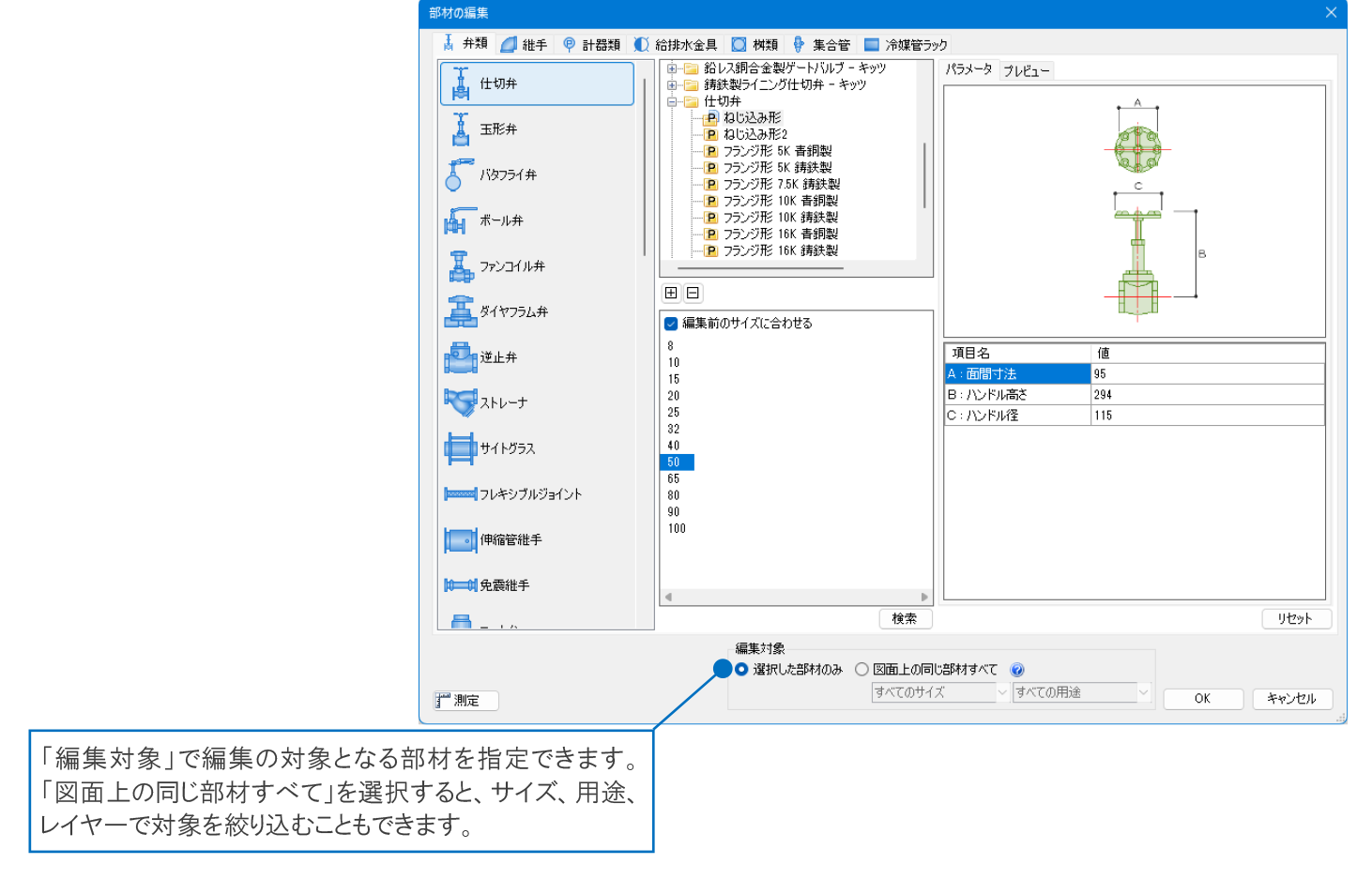

[部材の編集]ダイアログが表示されます。変更するバルブの種類を選択し、「OK」をクリックします。パラメトリック部材のバルブを選択した場合、[パラメータ]タブでサイズを入力し、任意のサイズのバルブに変更することができます。
