Q. 単線のアイソメ図を作成したい
A. 斜めのビューを開きルートを単線に変更します
アイソメ図に表示するルートを作成後、斜め方向のビューを開き、ルートを単線に変更します。
アイソメ図を作成するルートを作図します。
アイソメ図用のビューを開きます。
アイソメ図を作成するルートを1本選択し、 [系統選択] をクリックします。
一系統のルートがすべて選択されます。
ここでは左前面の等角投影図を開きます。
右クリックしコンテキストメニューの[アラウンドビュー]より、[等角投影図]にチェックを入れ、[左前面]をクリックしアラウンドビューを表示します。
[アラウンドビューからビューの作成]をクリックし、図面上でビューを作成する範囲の対角2点を指定します。
ルートを単線に変更します。
ルートを1本選択し、[系統選択]をクリックします。右クリックしコンテキストメニュー[単線/複線変更]-[単線に変更]を選択します。
補足説明
コンテキストメニューの[単線/複線変更] を選択した場合は、リボンより「単線(シングル)」、「複線(ダブル)」の選択と、適用範囲の選択ができます。
補足説明
斜めのビューは下記の方法でも開くことができます。
・レイアウトを追加し、「A3アイソメ」を開きます。
[レイアウトの作成]-「登録されたレイアウト集から作成する」を選択し、レイアウト集から「A3アイソメ」を選択し、[OK]をクリックします。
・[表示]-[ビューの作成]より「方向」を指定し開きます。

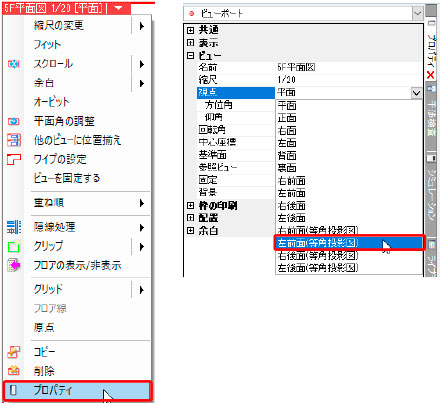

・既存のビューをアイソメ図に変換したい場合は、ビュー名横の[▼]から[プロパティ]を開き、視点を変更します。
