Q. 配管や継手の略号を変更したい

A. [設定]で変更します

ユニット図やサイズ記入、拾い集計などで表示される配管や継手の略号は、[設定]からまとめて変更ができます。



[設定]-[一般]タブ-[配管・ダクト・電気共通]-[材料のプロパティ]を選択します。



略号を変更したい配管材料や、継手を選択します。[略号]で略号を記入して変更します。



[OK]で設定を閉じると、略号が反映されます。



補足説明

[サイズ記入]で記入した略号は、更新をすると変更が反映されます。
サイズを記入した配管や継手を選択し、コンテキストメニューから[その他]-[設定内容を参照して更新]を選択する、またはサイズ記入文字を選択し、コンテキストメニューから[内容の変更]-[内容の更新]を選択します。
[材料のプロパティ]で変更した内容が反映されます。



補足説明

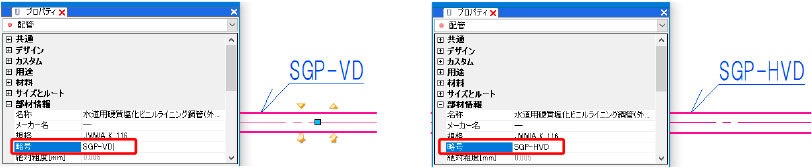

配管や継手のプロパティ項目[部材情報]-[略号]からも略号を変更できます。

[プロパティ]から略号を変更した部材には、[材料のプロパティ]から変更した略号は反映されません。
