Q. 干渉検査の結果をCGウィンドウで確認するには

A. [干渉検査]パネルで干渉項目をダブルクリックします



干渉検査コマンドで「干渉位置」タブにリストアップされた干渉箇所は、 作図画面上以外に、CG画面上でも確認ができます。

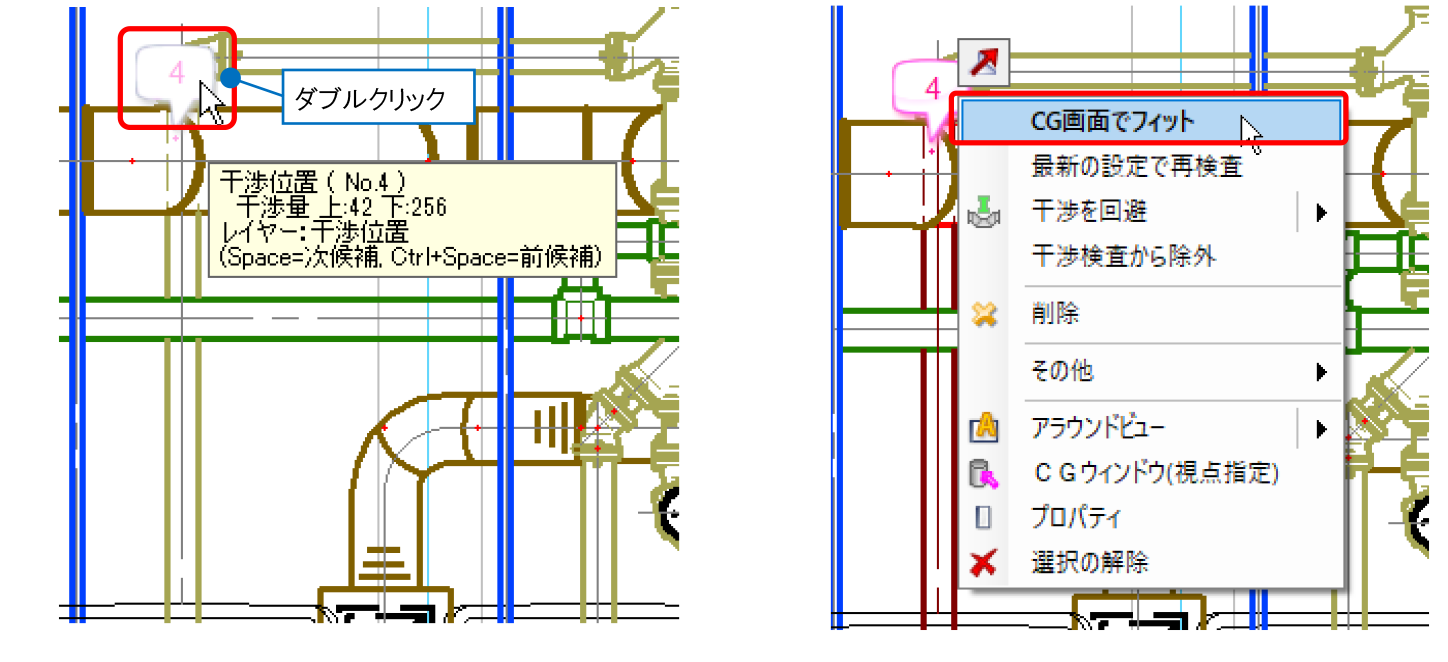

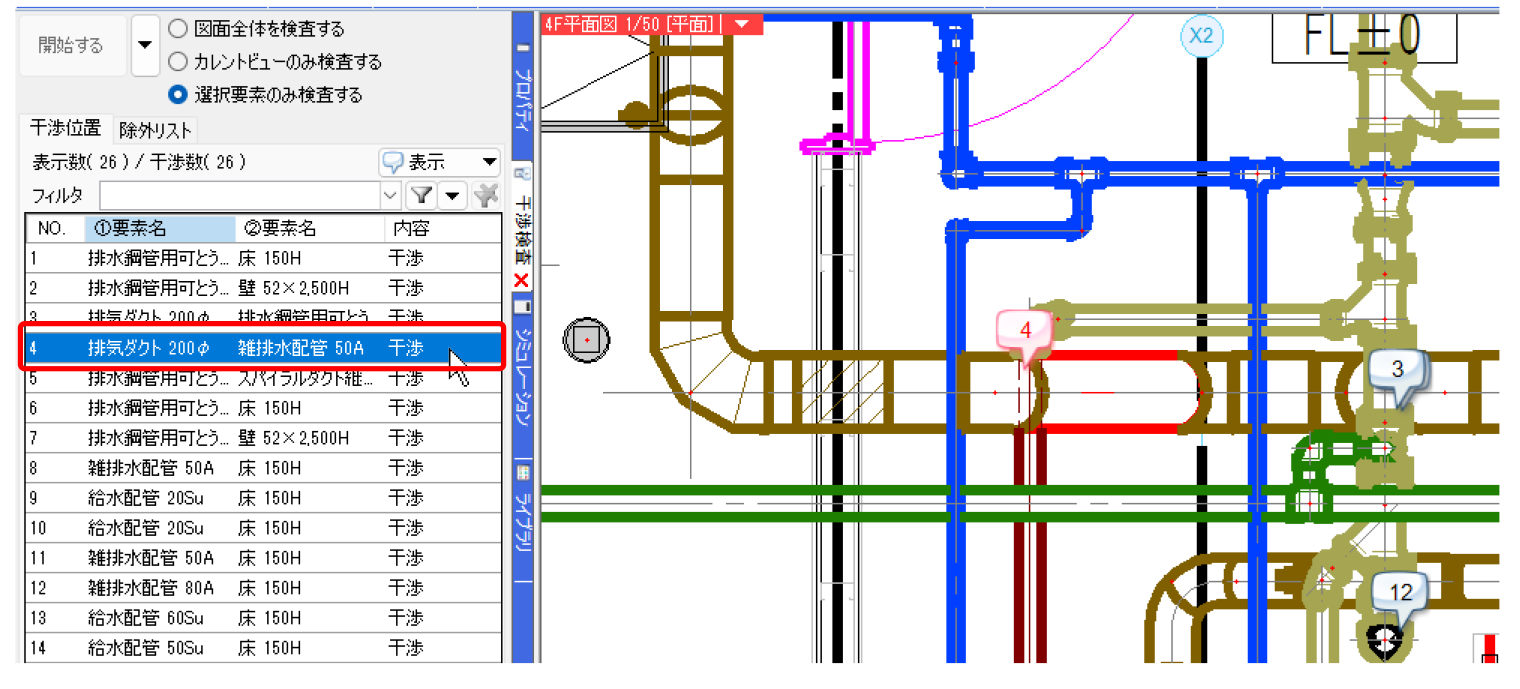

[ツール]タブ[干渉検査]コマンドで干渉箇所をチェックし、[干渉検査]パネルに表示された干渉箇所の1項目をダブルクリックします。

CG画面が起動し、指定した干渉箇所の近くまで視線が移動します。また、先にCG画面を表示しておき、干渉箇所をダブルクリックして視線を近づけることもできます。



補足説明

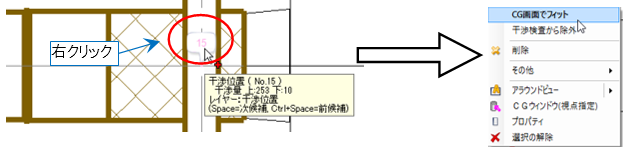

干渉箇所の番号の吹き出しを右クリックし、[CG画面でフィット]を選択することでもCG画面で干渉箇所を確認することができます。
