A.　画像を背景として配置します



画像には図面の手前に配置する方法と、背景として奥に配置する方法の2種類があります。画像の上に線や文字を作図するには画像を背景として配置します。



➀[ホーム]タブ-[読み込み]-[画像読み込み]、または[ホーム]タブ-[画像ファイルの貼り付け]をクリックします。

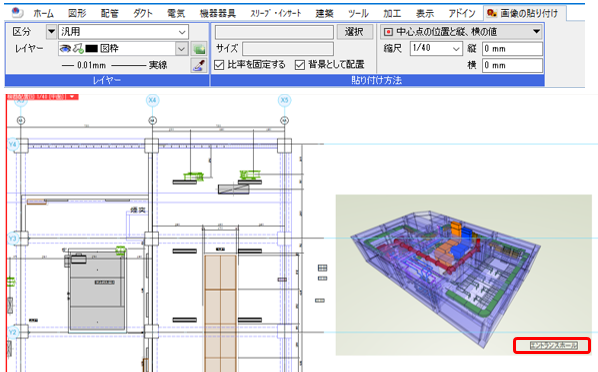

➁[背景として配置]のチェックを入れ、画像を配置します。



補足説明

貼り付けた画像は、プロパティまたはコンテキストメニューで変更できます。
・プロパティ：[画像]-[配置]を[奥]または[奥（外部参照を含む）]に変更します。
・コンテキストメニュー：[その他]-[図形の奥にする]または[図形の奥（外部参照を含む）にする]を選択します。
※[奥（外部参照を含む）]、[図形の奥（外部参照を含む）にする]に変更すると、外部参照要素も含めて背景として配置されます。
