A1.　[部材の編集]で変更します

A2.　[プロパティ]の編集をします

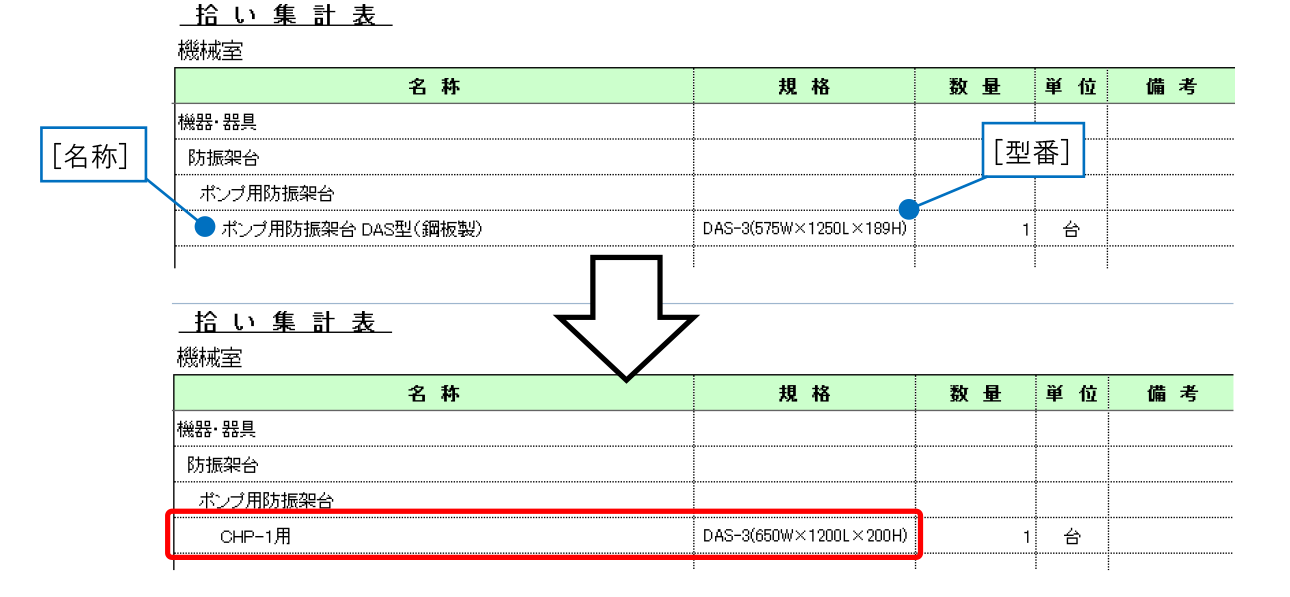

機器器具は配置ダイアログの[名称]、[型番]で設定した内容で計上されます。
また、[拾い集計]タブの大分類、中分類、小分類で拾い分けの設定もできます。



▼A1　[部材の編集]で変更します

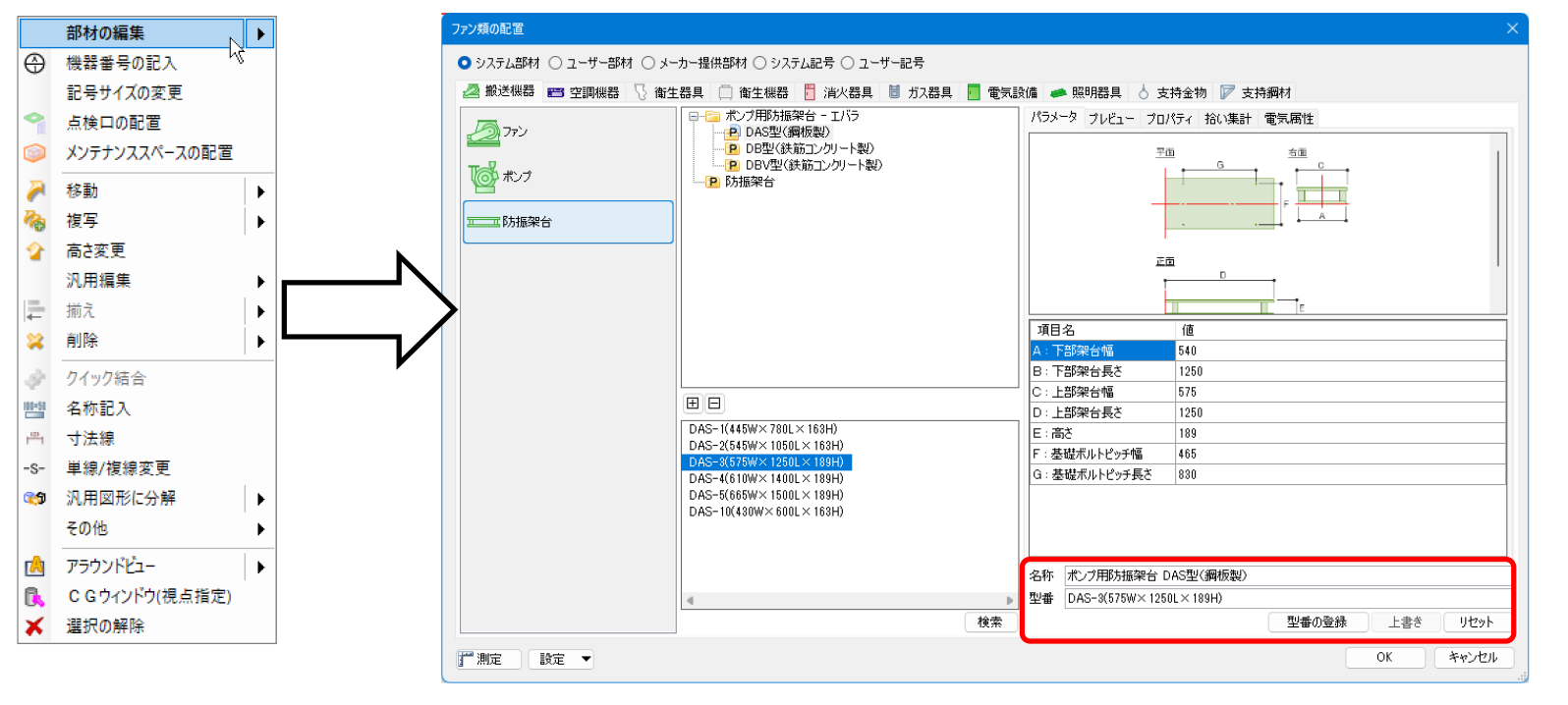

配置した機器器具を選択し、コンテキストメニューの[部材の編集]をクリックします。
[名称]と[型番]を編集します。



補足説明

[部材の編集]ダイアログの[拾い集計]タブで大分類、中分類、小分類で拾い分けの設定が変更できます。
編集すると部材に反映され、編集した値は前回値として記憶します。



▼A2　[プロパティ]の編集をします

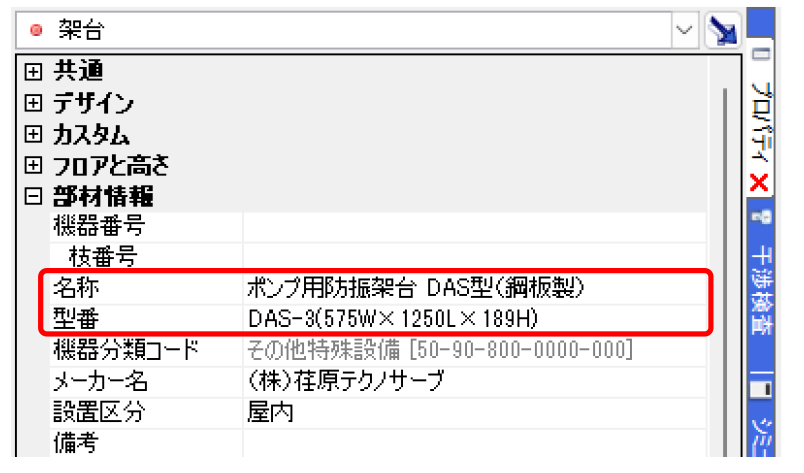

配置した部材を選択し、[プロパティ]の[部材情報]-[名称]と[型番]を変更します。
