Q. サイズごとに使用する配管や継手を変更して作図するには
A. [材料サブセット]で配管や継手に条件を設定します

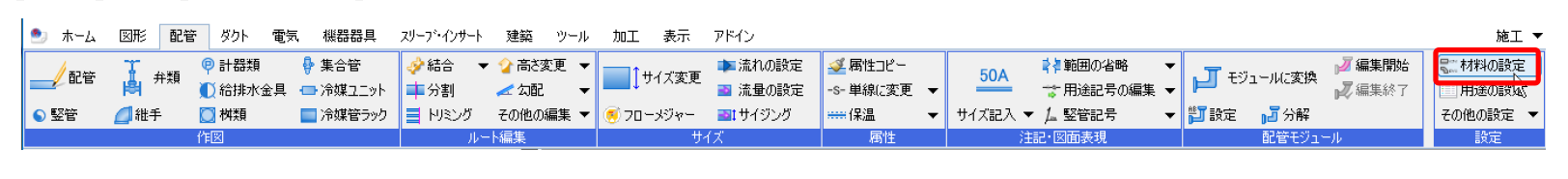

➀[配管]タブ-[材料の設定]をクリックします。

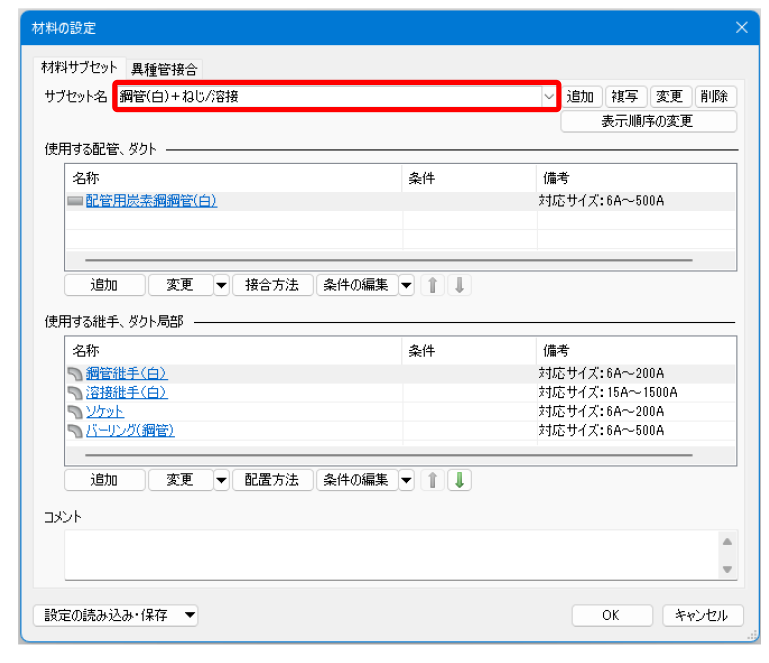

➁条件を設定する材料サブセットを選択します。
➂条件を設定する配管や継手を選択し、「条件の編集」をクリックします。

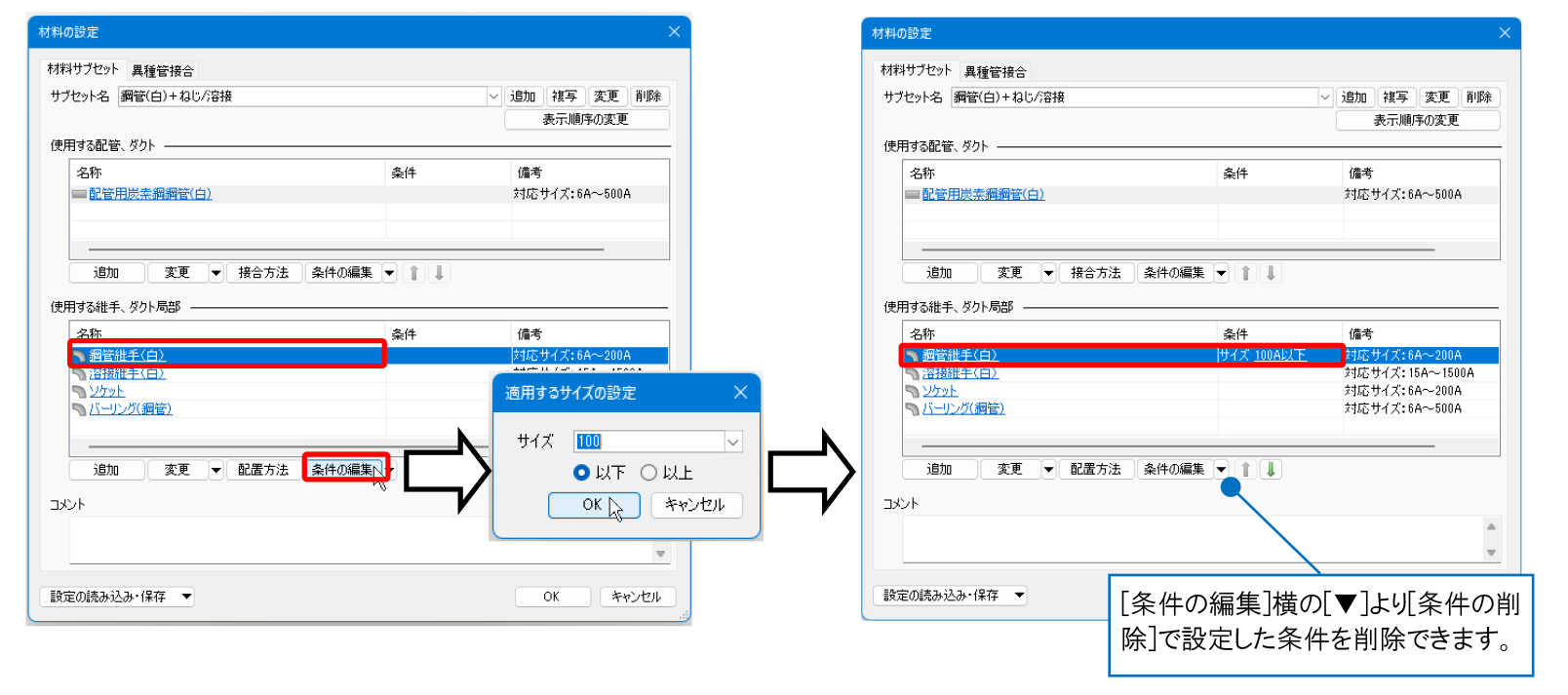

ここでは継手の条件を設定します。「鋼管継手(白)」の行を選択し、[条件の編集]をクリックします。

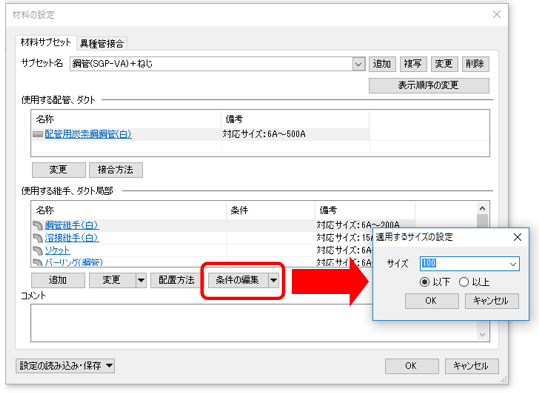

[適用するサイズの設定]ダイアログでサイズを指定し、「以下」を選択して[OK]をクリックします。
補足説明

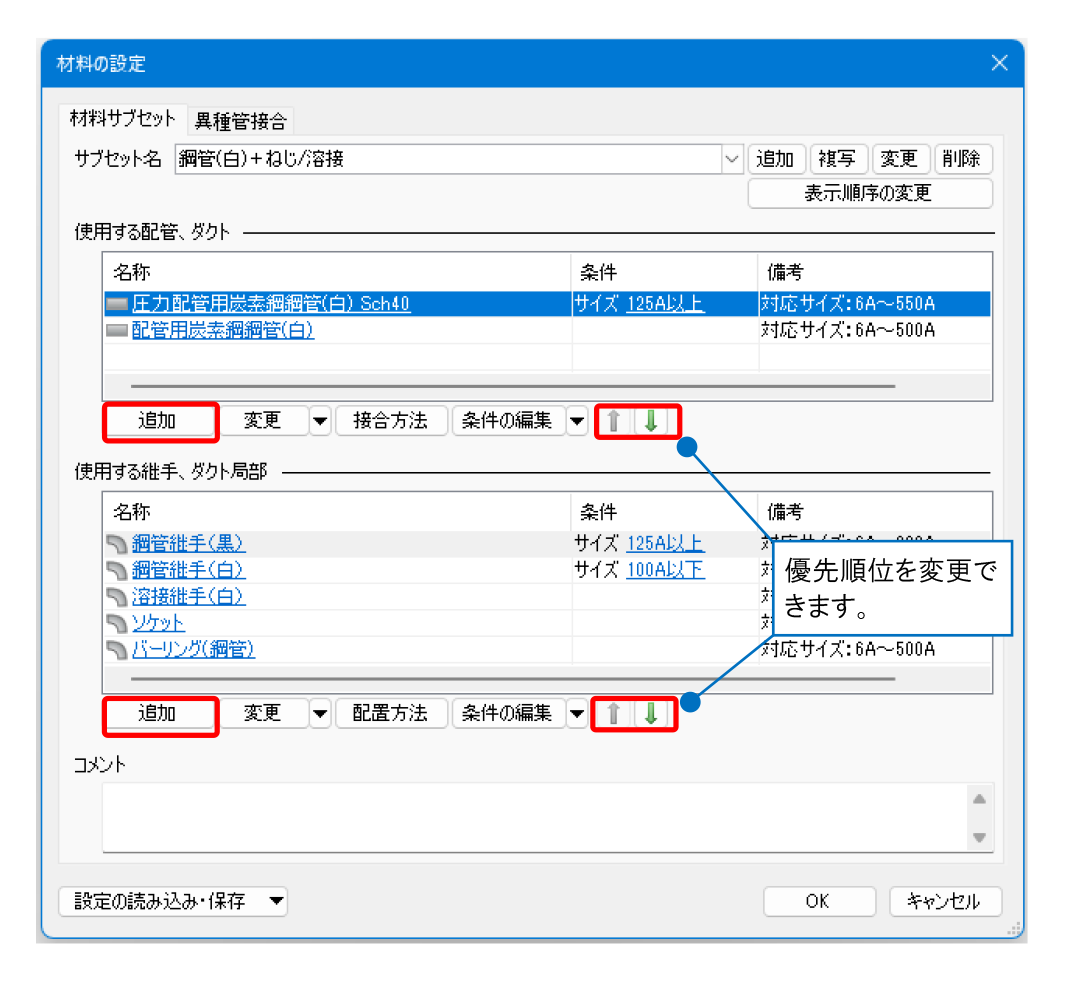

[追加]をクリックすると、配管や継手を追加できます。上にあるものが優先的に呼び出されます。
補足説明
指定した継手の接合部分ごとに使用するエルボやチーズなどの部材は[配置方法]で設定します。
※操作方法はFAQ「ショートエルボを優先して作図したい」をご参照ください。
